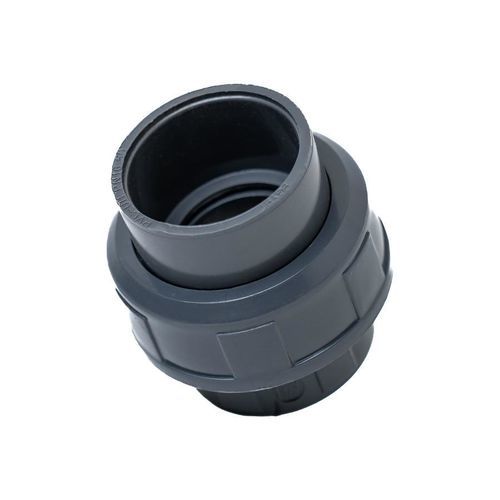

連結用配管用継手 UN80 series
ユニオン硬質塩化ビニル製Oリング

お気に入りに追加する

商品比較に追加する

特徴

機能

連結用

接続タイプ

ユニオン

材料

硬質塩化ビニル製

製品用途

PVC管, ユニオンフィッティング用, Oリング

長さ

最少: 16 mm
(1 in)

最大: 60 mm
(2 in)

内径

最少: 20 mm
(0.79 in)

最大: 110 mm
(4.33 in)

外径

最少: 42 mm
(1.65 in)

最大: 163 mm
(6.42 in)

Product

Summary
UN80 は Oリング付ユニオンで、圧力配管の接続に使用されます。公称外径 d 20〜110 mm、バリアントにより 1"〜5" 相当のねじサイズがあります。

Variants and key dimensions

UN80N0200 | d 20 | L 16 | Z1 3 | Z2 10 | G1 1" | E 42 | O-Ring 4081 | PN 16 | GR 42 | Pack 180 | Box S
UN80N0250 | d 25 | L 19 | Z1 3 | Z2 10 | G1 1¼" | E 52 | O-Ring 4112 | PN 16 | GR 70 | Pack 220 | Box M
UN80N0320 | d 32 | L 22 | Z1 3 | Z2 10 | G1 1½" | E 59 | O-Ring 4131 | PN 16 | GR 97 | Pack 150 | Box M
UN80N0400 | d 40 | L 26 | Z1 3 | Z2 12 | G1 2" | E 72 | O-Ring 6162 | PN 16 | GR 155 | Pack 80 | Box M
UN80N0500 | d 50 | L 31 | Z1 3 | Z2 14 | G1 2¼" | E 79 | O-Ring 6187 | PN 16 | GR 194 | Pack 120 | Box L
UN80N0630 | d 63 | L 38 | Z1 3 | Z2 18 | G1 2¾" | E 96 | O-Ring 6237 | PN 16 | GR 333 | Pack 60 | Box L
UN80N0750 | d 75 | L 44 | Z1 3 | Z2 18 | G1 3½" | E 119 | O-Ring 6312 | PN 16 | GR 580 | Pack 35 | Box L
UN80N0900 | d 90 | L 51 | Z1 5 | Z2 18 | G1 4" | E 134 | O-Ring 6362 | PN 16 | GR 760 | Pack 24 | Box L
UN80N1100 | d 110 | L 61 | Z1 5 | Z2 18 | G1 5" | E 163 | O-Ring 6450 | PN 16 | GR 1280 | Pack 12 | Box L
