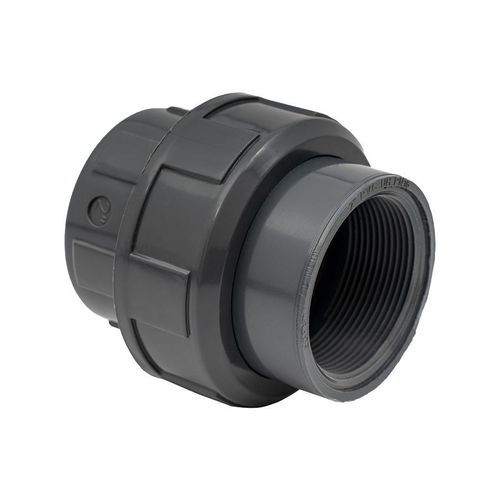

連結用配管用継手 UN81 series

ユニオンねじ式PVC

製品名
Oリング付ユニオン（ねじ式） UN81

製品情報

• タイプ：BSP 並目ねじ（並目ねじ式ユニオン、Oリング付）
• 材質／シリーズ：U-PVC Pressure Fittings
• 製品コード：UN81N0200、UN81N0250、UN81N0320、UN81N0400、UN81N0500、UN81N0630、UN81N0750、UN81N0900、UN81N1100

簡潔な説明
U-PVC 圧力配管用のOリング内蔵、BSP 並目ねじタイプのユニオン接続部品です。

概要
UN81 シリーズは、Oリングによりシールするねじ接続のユニオンで、U-PVC 圧力配管の迅速な組付けに適しています。各サイズに対応するOリングコードと梱包仕様があります。

データシート（寸法・梱包）
Code | G | L | Z1 | Z2 | G1 | E | 0-ring | Gr | Pack | Box
UN81N0200 | 1/2" | 16.5 | 4 | 11 | 1" | 27 | 4081 | 45 | 180 | S
UN81N0250 | 3/4" | 19.5 | 5.7 | 13 | 1"1/4 | 33 | 4112 | 72 | 220 | M
UN81N0320 | 1" | 22.5 | 5.9 | 13 | 1"1/2 | 41 | 4131 | 100 | 150 | M
UN81N0400 | 1"1/4 | 27 | 7.6 | 17 | 2" | 50 | 6162 | 160 | 80 | M
UN81N0500 | 1"1/2 | 30 | 13 | 24 | 2"1/4 | 61 | 6187 | 220 | 120 | M
UN81N0630 | 2" | 36 | 15 | 30 | 2"3/4 | 76 | 6237 | 400 | 60 | M
UN81N0750 | 2"1/2 | 36 | 17 | 32 | 3"1/2 | 108 | 6312 | 635 | 35 | L
UN81N0900 | 3" | 50.5 | 23 | 36 | 4" | 90 | 6362 | 850 | 24 | L
UN81N1100 | 4" | 63 | 27 | 40 | 5" | 131 | 6450 | 1260 | 12 | L

注記
表の列 = Code, G（ねじ/サイズ）, L（長さ mm）, Z1（mm）, Z2（mm）, G1（関連するコネクタサイズ）, E（mm）, 0-ring（部品番号／コード）, Gr（グラム）, Pack（パック当たり単位）, Box（箱当たりパック数）.

特長 / 技術仕様

• 型番 / 商用名：UN81
• 製品タイプ：BSP 並目ねじ式ユニオン（Oリング付ねじ接続）
• 材質／シリーズ：U-PVC Pressure Fittings
• 利用可能バリエーション / コード：UN81N0200、UN81N0250、UN81N0320、UN81N0400、UN81N0500、UN81N0630、UN81N0750、UN81N0900、UN81N1100
• 主要寸法および梱包情報：上記データシート参照（G, L, Z1, Z2, G1, E, O-ringコード, 重量(Gr), Pack, Box）
• 簡単な説明：U-PVC 圧力システム用、Oリング付BSP並目ねじのユニオン
