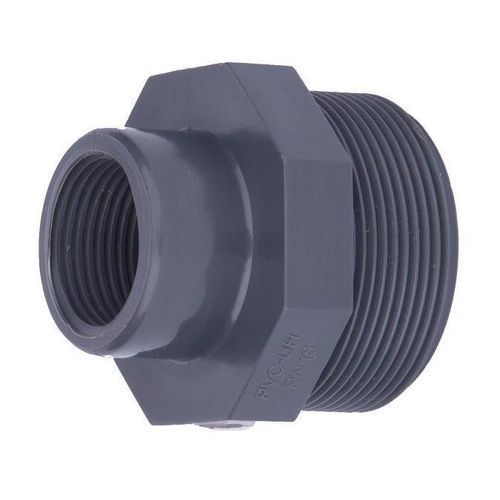

ねじ式オス-メス レデューサー RE61 series

オスメスパイプ用

製品概要
U-PVC製の圧力用レデューサ（オス/メス）。BSP平行ねじを使用する配管システム向けに設計されています。

主要情報

• タイプ：BSP平行ねじ用継手
• ブランド：U-PVC PRESSURE FITTINGS
• 製品モデル／シリーズ：RE61
• 材料：U-PVC（U-PVC圧力継手）

概要
複数の公称サイズで提供されるオス/メスのレデューサ。寸法および梱包の詳細はデータシートを参照してください。

データシート（寸法表）
Code | GxG1 | L | L1 | Z | C | E | PN | Gr | Pack | Box
RE61N025B | 3/4" x 1/2" | 16.5 | 15.5 | 26 | 30 | 33 | 16 | 17 | 320 | S
RE61N032B | 1" x 1/2" | 19.5 | 16.5 | 29 | 36 | 41 | 16 | 17 | 220 | S
RE61N032C | 1" x 3/4" | 19.5 | 19.5 | 30 | 36 | 41 | 16 | 26 | 450 | M
RE61N050D | 1 1/2" x 1" | 30.0 | 22.5 | 34 | 50 | 61 | 16 | 55 | 200 | M
RE61N063C | 2" x 3/4" | 36.0 | 19.5 | 37 | 65 | 76 | 16 | 85 | 120 | M
RE61N063D | 2" x 1" | 36.0 | 22.5 | 37 | 65 | 76 | 16 | 97 | 120 | M
RE61N063E | 2" x 1 1/4" | 36.0 | 27.0 | 37 | 65 | 76 | 16 | 94 | 110 | M
RE61N063F | 2" x 1 1/2" | 36.0 | 21.0 | 37 | 65 | 76 | 16 | 96 | 110 | M

入手可能なPDFデータシート

• RE61N025B
• RE61N032B
• RE61N032C
• RE61N050D
• RE61N063D
• RE61N063E
• RE61N063F

特性 / 技術仕様

• 製品モデル／シリーズ：RE61
• 材料：U-PVC（U-PVC PRESSURE FITTINGS）
• 機能：レデューサ（オス / メス）
• ねじの種類：BSP平行ねじ用継手
• 利用可能なバリエーションと寸法：上記データシート表を参照（コード RE61N025B、RE61N032B、RE61N032C、RE61N050D、RE61N063C、RE61N063D、RE61N063E、RE61N063F）
• 提供される寸法：各バリエーションについて L、L1、Z、C、E および公称 PN
• 包装情報：表に記載された各バリエーションの Pack/Box 数量
