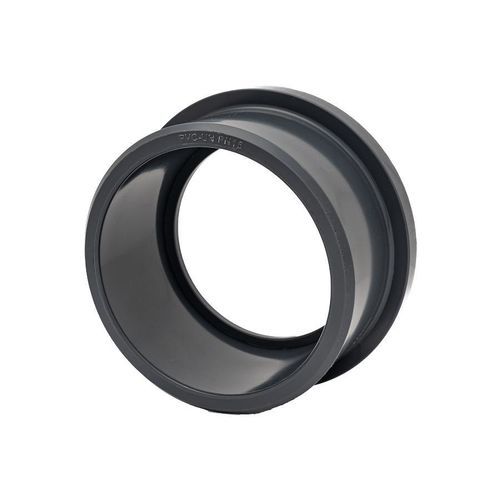

パイプ用フランジ ST23 series

硬質塩化ビニル製

簡単な説明
インペリアル規格の配管システム向けU-PVC製スタブフランジ（BS）。サイズは1/2″〜4″で提供。

製品情報

• ブランド: U-PVC PRESSURE FITTINGS
• カテゴリ: IMPERIAL PLAIN FITTINGS
• SKU:

概要
型番ST23のスタブフランジ（BS）。複数のインペリアルサイズおよびコードで供給され、U-PVC圧力配管の直管継手として使用可能。

データシート（表）
Code | d | L | Z | S | E | E1 | Class | Gr | Pack | Box
ST23N0200 | 1/2″ | 16.5 | 3 | 6 | 27 | 34 | E | 10 | 550 | S
ST23N0250 | 3/4″ | 19.5 | 3 | 6 | 33 | 41 | E | 14 | 350 | S
ST23N0320 | 1″ | 22.5 | 3 | 6 | 41 | 50 | E | 23 | 200 | S
ST23N0400 | 1″1/4 | 26.6 | 3 | 8 | 50 | 61 | E | 48 | 250 | M
ST23N0500 | 1″1/2 | 30 | 3 | 8 | 61 | 73 | E | 68 | 180 | M
ST23N0630 | 2″ | 36 | 3 | 8 | 76 | 90 | E | 128 | 90 | M
ST23N0900 | 3″ | 50.5 | 5 | 10 | 108 | 125 | E | 272 | 70 | L
ST23N1100 | 4″ | 63 | 5 | 11 | 131 | 150 | E | 361 | 45 | L

利用可能なデータシートPDF
ST23の各バリアント（ST23N0200、ST23N0250、ST23N0320、ST23N0400、ST23N0500、ST23N0630、ST23N0900、ST23N1100）ごとにサイズ別のPDFデータシートを提供しています。

特長 / 技術仕様

• タイプ: IMPERIAL PLAIN FITTINGS
• ブランド: U-PVC PRESSURE FITTINGS
• 製品名 / 型式: ST23
• 簡単な説明: Stub Flange BS
• 利用可能なサイズ / コード: ST23N0200, ST23N0250, ST23N0320, ST23N0400, ST23N0500, ST23N0630, ST23N0900, ST23N1100
• データシートに含まれるパラメータ: d, L, Z, S, E, E1, Class, Gr, Pack, Box
