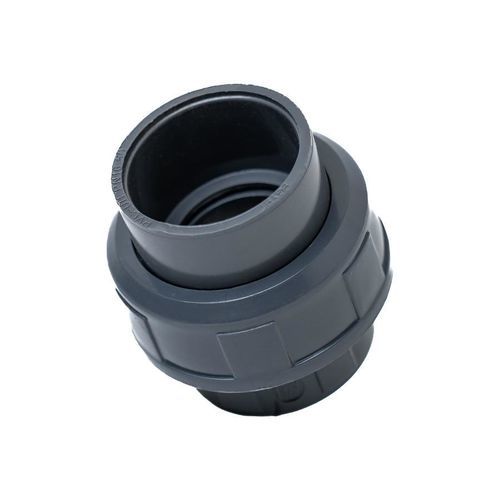

連結用配管用継手 UN83 series

ユニオン硬質塩化ビニル製Oリング

製品概要
UN83はU-PVC加圧配管システム向けのOリング付ユニオンです。このインペリアル（英制）プレーン継手は配管間の脱着可能で密封された接続を提供し、専用のOリングでシールを確保します。製品はU-PVC PRESSURE FITTINGSシリーズに属し、複数の英制サイズで供給されます。

用途

• 産業用および商業用U-PVC加圧配管
• 給排水および水処理システム
• 灌漑・農業用加圧ライン
• 英制プレーン継手と脱着可能なユニオンを必要とするプロセス配管

主な特長

• 材質：U-PVC加圧用継手
• タイプ：Oリングシール付きインペリアル プレーンユニオン
• メンテナンス・点検のための脱着設計
• 1/2 in〜4 inのサイズ展開（英制シリーズ）
• 指定のOリングコードに対応し、確実なシール性能を提供

技術データ

• 製品コード（シリーズ）：UN83
• 呼称：UNION WITH O-RING BS
• タイプ：IMPERIAL PLAIN FITTINGS
• 各バリアントの主要寸法項目：d（英制）, L（mm）, Z1, Z2, G1, E, O-Ringコード, class, Gr, Pack, Box
• バリアント（コード | d | L | Z1 | Z2 | G1 | E | O-Ring | class | Gr | Pack | Box）：
• UN83N0200 | d: 1/2 in | L: 16 mm | Z1: 3 | Z2: 10 | G1: 1 in | E: 42 | O-Ring: 4081 | class: E | Gr: 41 | Pack: 180 | Box: S
• UN83N0250 | d: 3/4 in | L: 19 mm | Z1: 3 | Z2: 10 | G1: 1 1/4 in | E: 52 | O-Ring: 4112 | class: E | Gr: 67 | Pack: 220 | Box: M
• UN83N0320 | d: 1 in | L: 22 mm | Z1: 3 | Z2: 10 | G1: 1 1/2 in | E: 59 | O-Ring: 4131 | class: E | Gr: 90 | Pack: 150 | Box: M
• UN83N0400 | d: 1 1/4 in | L: 26 mm | Z1: 3 | Z2: 12 | G1: 2 in | E: 72 | O-Ring: 6162 | class: E | Gr: 135 | Pack: 80 | Box: M
• UN83N0500 | d: 1 1/2 in | L: 31 mm | Z1: 3 | Z2: 14 | G1: 2 1/4 in | E: 79 | O-Ring: 6187 | class: E | Gr: 206 | Pack: 120 | Box: L
• UN83N0630 | d: 2 in | L: 38 mm | Z1: 3 | Z2: 18 | G1: 2 3/4 in | E: 96 | O-Ring: 6237 | class: E | Gr: 360 | Pack: 60 | Box: L
• UN83N0900 | d: 3 in | L: 51 mm | Z1: 5 | Z2: 18 | G1: 4 in | E: 134 | O-Ring: 6362 | class: E | Gr: 777 | Pack: 24 | Box: L
• UN83N1100 | d: 4 in | L: 61 mm | Z1: 5 | Z2: 18 | G1: 5 in | E: 163 | O-Ring: 6450 | class: E | Gr: 1150 | Pack: 12 | Box: L

発注情報

• サイズと梱包を直接特定するため、製品コード（UN83Nxxxx）で発注してください。
• 発注時にOリングコードと梱包（Pack / Box）を確認してください。
• 配管スケジュールや据付アクセサリとの適合は供給者にご確認ください。

メーカー
U-PVC PRESSURE FITTINGS
