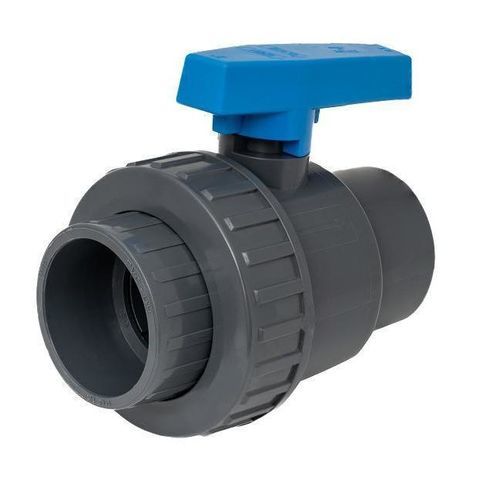

ボールバルブ BVSL13 seriesレバー絶縁水
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボール
- 作動
- レバー
- 機能
- 絶縁
- 使用流体
- 水
- 本体$
- オス, シート
- 応用
- 化学, プロセス, パイプライン用, 水処理用
- 素材$
- 硬質塩化ビニル製
- 呼び径
最少: 15 mm
(0.591 in)最大: 100 mm
(3.937 in)- 圧力
最少: 10 bar
(145 psi)最大: 16 bar
(232.1 psi)
詳細
製品概要
UPVC シングルユニオン ボールバルブ BVSL13 は、工業配管、浄水処理、化学設備などの流体遮断用に設計されています。調整可能なシートと BS 規格のメイルプレーン端により、取り付けと保守が容易です。
製品情報
データシート
Code | d | DN | L | Z | H | A | B | C | E | F | Class | PN | Gr | Pack | BOX
BVSL13N0200 | 1/2" | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | E | 16 | 105 | 60 | S
BVSL13N0250 | 3/4" | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | E | 16 | 170 | 90 | M
BVSL13N0320 | 1" | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | E | 16 | 250 | 60 | M
BVSL13N0400 | 1 1/4" | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | E | 16 | 370 | 35 | M
BVSL13N0500 | 1 1/2" | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | E | 16 | 448 | 24 | M
BVSL13N0630 | 2" | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | E | 16 | 784 | 12 | M
BVSL13N0750 | 2 1/2" | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | D | 16 | 1460 | 4 | M
BVSL13N0900 | 3" | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | D | 10 | 2320 | 3 | M
BVSL13N1100 | 4" | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | D | 10 | 3832 | 2 | M
サマリー
調整可能なシートと BS 規格のメイルプレーン端を備えたシングルユニオンボールバルブ。DN15〜100 のラインナップ。主な用途：工業配管、浄水処理、化学配管、各種プロセス設備。
仕様 / 技術データ
UPVC シングルユニオン ボールバルブ BVSL13 は、工業配管、浄水処理、化学設備などの流体遮断用に設計されています。調整可能なシートと BS 規格のメイルプレーン端により、取り付けと保守が容易です。
製品情報
- Brand: U-PVC Ball Valves
- カテゴリー: UPVC ボールバルブ
- 型番: BVSL13
- 材質: UPVC（非可塑化ポリ塩化ビニル）
データシート
Code | d | DN | L | Z | H | A | B | C | E | F | Class | PN | Gr | Pack | BOX
BVSL13N0200 | 1/2" | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | E | 16 | 105 | 60 | S
BVSL13N0250 | 3/4" | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | E | 16 | 170 | 90 | M
BVSL13N0320 | 1" | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | E | 16 | 250 | 60 | M
BVSL13N0400 | 1 1/4" | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | E | 16 | 370 | 35 | M
BVSL13N0500 | 1 1/2" | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | E | 16 | 448 | 24 | M
BVSL13N0630 | 2" | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | E | 16 | 784 | 12 | M
BVSL13N0750 | 2 1/2" | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | D | 16 | 1460 | 4 | M
BVSL13N0900 | 3" | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | D | 10 | 2320 | 3 | M
BVSL13N1100 | 4" | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | D | 10 | 3832 | 2 | M
サマリー
調整可能なシートと BS 規格のメイルプレーン端を備えたシングルユニオンボールバルブ。DN15〜100 のラインナップ。主な用途：工業配管、浄水処理、化学配管、各種プロセス設備。
仕様 / 技術データ
- タイプ: UPVC ボールバルブ
- Brand: U-PVC Ball Valves
- 型番: BVSL13
- 特長: シングルユニオン、調整可能なシート、BS 規格メイルプレーン端
- 適用呼び径 (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100
- 圧力定格: DN 15–65 は PN16、DN 80–100 は PN10（データシート参照）
- 寸法表/データシート: 各コード/サイズ別に上記参照
