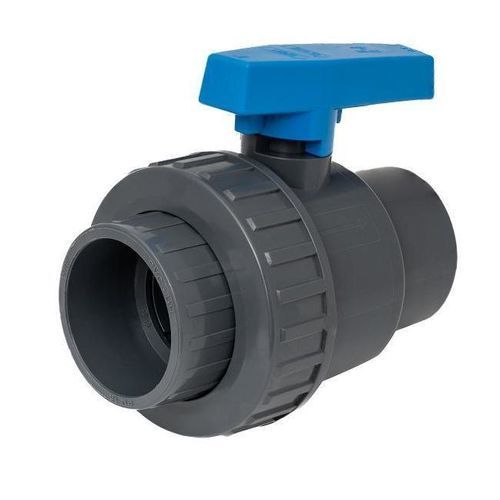

ボールバルブ BVSL10 seriesレバーメスシート
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボール
- 作動
- レバー
- 本体$
- メス, シート
- 素材$
- 硬質塩化ビニル製
- 呼び径
最少: 15 mm
(0.591 in)最大: 100 mm
(3.937 in)- 圧力
最少: 10 bar
(145 psi)最大: 16 bar
(232.1 psi)
詳細
製品名
BVSL10
簡易説明
シングルユニオンのUPVCボールバルブ、シート調整式、メス平端
製品情報
データシート / 寸法表
Code | d | DN | L | Z | H | A | B | C | E | F | PN | Gr | Pack | BOX
BVSL10N0200 | 20 | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | 16 | 110 | 60 | S
BVSL10N0250 | 25 | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | 16 | 170 | 90 | M
BVSL10N0320 | 32 | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | 16 | 250 | 60 | M
BVSL10N0400 | 40 | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | 16 | 370 | 35 | M
BVSL10N0500 | 50 | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | 16 | 560 | 24 | M
BVSL10N0630 | 63 | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | 16 | 980 | 12 | M
BVSL10N0750 | 75 | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | 10 | 1825 | 5 | M
BVSL10N0900 | 90 | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | 10 | 2900 | 3 | M
BVSL10N1100 | 110 | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | 10 | 4790 | 2 | M
注意
UPVC製バルブで、シングルユニオン構造のボールバルブ、シートは調整式、メス平端です。データシートに示されるバリアントは、各サイズ（コード）ごとの寸法および梱包情報に対応しています。
仕様 / 技術仕様
BVSL10
簡易説明
シングルユニオンのUPVCボールバルブ、シート調整式、メス平端
製品情報
- Brand: U-PVC Ball Valves
- Category: UPVC Ball Valves
- SKU:
データシート / 寸法表
Code | d | DN | L | Z | H | A | B | C | E | F | PN | Gr | Pack | BOX
BVSL10N0200 | 20 | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | 16 | 110 | 60 | S
BVSL10N0250 | 25 | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | 16 | 170 | 90 | M
BVSL10N0320 | 32 | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | 16 | 250 | 60 | M
BVSL10N0400 | 40 | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | 16 | 370 | 35 | M
BVSL10N0500 | 50 | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | 16 | 560 | 24 | M
BVSL10N0630 | 63 | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | 16 | 980 | 12 | M
BVSL10N0750 | 75 | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | 10 | 1825 | 5 | M
BVSL10N0900 | 90 | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | 10 | 2900 | 3 | M
BVSL10N1100 | 110 | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | 10 | 4790 | 2 | M
注意
UPVC製バルブで、シングルユニオン構造のボールバルブ、シートは調整式、メス平端です。データシートに示されるバリアントは、各サイズ（コード）ごとの寸法および梱包情報に対応しています。
仕様 / 技術仕様
- Type: UPVC Ball Valves
- Design: Single-union ball valve with adjustable seat
- End connections: Female plain ends
- Materials: UPVC（製品ファミリー規格）
- Available sizes / Codes: BVSL10N0200, BVSL10N0250, BVSL10N0320, BVSL10N0400, BVSL10N0500, BVSL10N0630, BVSL10N0750, BVSL10N0900, BVSL10N1100
- Key dimensions provided per code: d, DN, L, Z, H, A, B, C, E, F
- Packing & weight info provided in datasheet (Gr, Pack, BOX)
