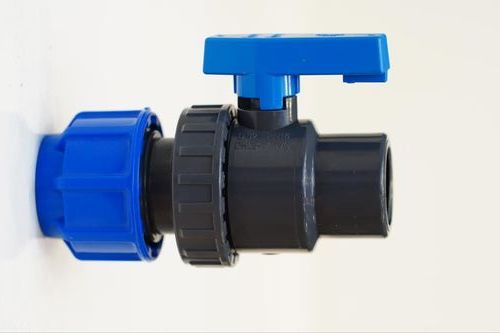

ボールバルブ BVSL-19 seriesレバー絶縁遮断
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボール
- 作動
- レバー
- 機能
- 遮断, 絶縁, 配電
- 使用流体
- 水
- 応用
- 工業用, 配管用
- 素材$
- 硬質塩化ビニル製
- 呼び径
20 mm, 25 mm, 40 mm, 50 mm
(0.787 in, 0.984 in, 1.575 in, 1.969 in)- 圧力
16 bar
(232.1 psi)
詳細
短い説明
PE用クイックカップリング付き単体ユニオンボールバルブ。
製品詳細
要約
PE配管へのクイック圧縮カップリング接続用に設計された単体ユニオンボールバルブ。PVC-U製で、給水網や産業配管システム向けに複数の公称径で提供されます。
データシート（寸法）
Code | d | DN | L | L1 | Z | H | A | B | C | E | F | PN | Gr
BVSL19N025C | 25*3/4" | 20 | 62.5 | 19 | 67 | 148.5 | 60 | 11 | 54 | 47 | 22 | 16 |
BVSL19N032D | 32*1" | 25 | 60 | 22 | 61 | 143 | 67 | 14 | 62 | 55 | 25 | 16 | 300
BVSL19N050F | 50x1"1/2 | 40 | 94 | 31 | 75 | 200 | 94 | 20 | 87 | 68 | 35 | 16 | 760
BVSL19N063G | 63x2" | 50 | 106 | 38 | 96 | 240 | 112 | 20 | 101 | 80 | 40 | 16 | 1280
技術仕様 / 特性
PE用クイックカップリング付き単体ユニオンボールバルブ。
製品詳細
- タイプ: 圧縮式バルブ
- Brand: COMER by NEISCO
- カテゴリ: 圧縮式バルブ
- 品番 (SKU):
要約
PE配管へのクイック圧縮カップリング接続用に設計された単体ユニオンボールバルブ。PVC-U製で、給水網や産業配管システム向けに複数の公称径で提供されます。
データシート（寸法）
Code | d | DN | L | L1 | Z | H | A | B | C | E | F | PN | Gr
BVSL19N025C | 25*3/4" | 20 | 62.5 | 19 | 67 | 148.5 | 60 | 11 | 54 | 47 | 22 | 16 |
BVSL19N032D | 32*1" | 25 | 60 | 22 | 61 | 143 | 67 | 14 | 62 | 55 | 25 | 16 | 300
BVSL19N050F | 50x1"1/2 | 40 | 94 | 31 | 75 | 200 | 94 | 20 | 87 | 68 | 35 | 16 | 760
BVSL19N063G | 63x2" | 50 | 106 | 38 | 96 | 240 | 112 | 20 | 101 | 80 | 40 | 16 | 1280
技術仕様 / 特性
- 材質 / シリーズ: PVC-U バルブ（圧縮式バルブ）
- 機能: PE用クイックカップリング付き単体ユニオンボールバルブ
- 提供バリエーションと主要公称径: BVSL19N025C (DN20), BVSL19N032D (DN25), BVSL19N050F (DN40), BVSL19N063G (DN50)
- 標準動作圧力 (PN): 16（データシートの記載に基づく）
- 寸法: バリアントごとの L, L1, Z, H, A, B, C, E, F はデータシート参照
