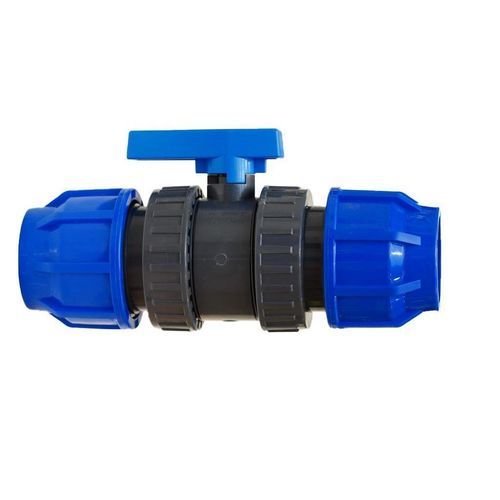

ボールバルブ BVDL-19 series

レバーダブルパイプ用

短い説明
PE用クイックカップリング付きのダブルユニオンボールバルブ。材質はUPVCで、ポリエチレン配管への圧縮接続に適しています。

製品情報

• 種類: 圧縮バルブ
• ブランド: COMER by NEISCO
• カテゴリ: 圧縮バルブ

概要
UPVC製のダブルユニオンボールバルブで、圧縮継手によりPE配管へ迅速に接続できます。設置と選定のために複数の呼び寸法が用意されています。

データシート - 寸法
Code | d | DN | L | Z | H | A | B | C | E | F | PN | Gr
BVDL19N0250 | 25 | 20 | 62.5 | 83 | 208 | 60 | 11 | 54 | 47 | 22 | 16 |
BVDL19N0320 | 32 | 25 | 60 | 65 | 185 | 67 | 14 | 62 | 55 | 25 | 16 | 390
BVDL19N0500 | 50 | 40 | 94 | 83 | 271 | 94 | 20 | 87 | 68 | 35 | 16 | 1070
BVDL19N0630 | 63 | 50 | 106 | 102 | 314 | 112 | 20 | 101 | 80 | 40 | 16 | 1720

技術仕様

• 種類: UPVC製ダブルユニオンボールバルブ（圧縮バルブ）PE用クイックカップリング付き
• ブランド: COMER by NEISCO
• カテゴリ: 圧縮バルブ
• 製品コード / 寸法: BVDL19N0250 (d25 / DN20), BVDL19N0320 (d32 / DN25), BVDL19N0500 (d50 / DN40), BVDL19N0630 (d63 / DN50)
• 材質: UPVC（UPVCバルブ）
• 主要寸法は上記データシート表に記載（L, Z, H, A, B, C, E, F, PN, Gr）
