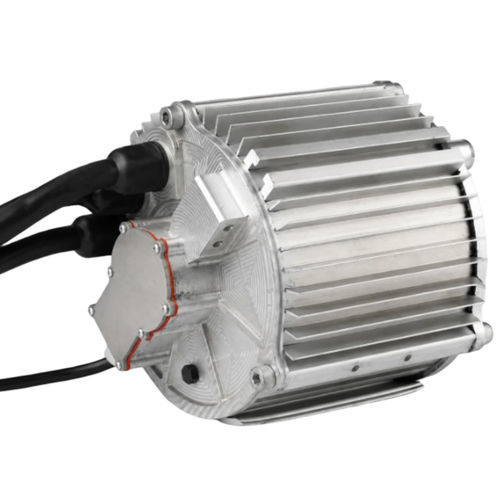

同期モーター EM819

永久磁石IP67パワーステアリング用

概要
EM819はパワーステアリング用ポンプ向けに設計された永久磁石同期モーター（PMSM）です。定格出力1.5 kW、1500 rpmで動作し、336VDCまたは600VDCの給電に対応、ピークトルク22 N·m、保護等級IP67を備えています。質量9 kgのコンパクトユニットで、自動車およびオフハイウェイの操舵システムへの組込みに適しています。

主な特長

• 1500 rpmでの定格出力 1.5 kW
• 給電オプション：336VDC / 600VDC
• ピークトルク：22 N·m
• 保護等級：IP67
• パワーステアリングポンプ用途向け

電気仕様
定格出力: 1.5 kW
定格電圧: 336VDC / 600VDC
ピークトルク: 22 N·m
定格回転数: 1500 rpm
保護等級: IP67
重量: 9 kg
動作温度: -40〜80 °C
品番: EM819

機械図面
機械図面が利用可能で、寸法や取付け詳細を示しています。PMSMパワーステアリングモーターの組込みと設置に対応します。

技術仕様

• モデル / 品番: EM819
• 定格出力: 1.5 kW
• 定格回転数: 1500 rpm
• 定格電圧: 336VDC / 600VDC
• ピークトルク: 22 N·m
• 保護: IP67
• 重量: 9 kg
• 動作温度範囲: -40〜80 °C
• 用途: パワーステアリングポンプ / 電動ステアリングシステム
