ステッピングサーボモーター 28BH47CA008IPDC内蔵型コーダーおよびドライバー付きコンパクト
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- DC, ステッピング
- 構造
- 内蔵型コーダーおよびドライバー付き, コンパクト
- 応用
- 梱包機用, コンベヤー用
- その他の特徴
- CANopen, CANopen通信機能付, 内蔵型エンコーダー付き, 統合制御装置付き, 閉ループ
- アンペア数
最大: 3.2 A
最少: 0.2 A
- トルク
0.065 Nm
(0.047942 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
28 mm
(1.1 in)- 使用温度
最大: 40 °C
(104 °F)最少: 0 °C
(32 °F)
詳細
Overview
28BH47CA008IP は、モーター、ドライバ、エンコーダ帰還を28 mm（NEMA 11）筐体に統合したコンパクトな CANopen 対応インテグレーテッドステッパーサーボです。小型の自動化、搬送、包装サブシステム向けに電源・信号配線を簡素化する設計で、エンコーダ帰還とホスト設定可能なパラメータを提供します。
Key Highlights
Integrated Servo Overview (table)
Parameter — Value
Model No. — 28BH47CA008IP
Frame Size — 28 mm (NEMA 11)
Integrated Body Length — 47.2 mm
L Size — 32.2 mm
Shaft Diameter — 5 mm
Input Voltage Range — 9–36 VDC
Maximum Output Torque — 0.065 N·m
Communication — CANopen, TTL
Electrical, Feedback & Configuration (table)
Parameter — Value
Current Setting — 0.2–3.2 A software adjustable; factory-matched motor: 1.0 A
Encoder Feedback — 4096 lines (16,384 counts)
Phase Resistance — 2.1 Ω ±20%
Phase Inductance — 2.1 mH ±20%
Rotor Inertia — Approx. 9 g·cm²
Weight — Approx. 0.15 kg
Speed Range — Up to 3000 rpm
Microstep Setting — Host configuration; positive integer above 200; factory default 4000
Address Setting — Factory default 1; start address adjustable by host software
Protection — Over-voltage, under-voltage, over-current, winding open circuit and position deviation
Non-volatile Storage — Configuration parameters stored in internal MCU FLASH
Operating Temperature — 0°C to +40°C
Operating Humidity — 20% RH to 90% RH

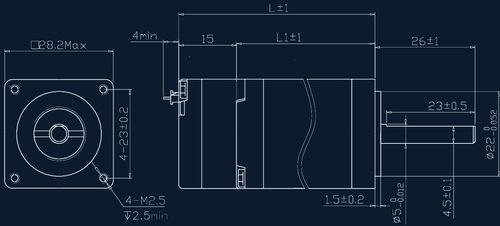

Mechanical Drawing
28 mm CANopen インテグレーテッドステッパーサーボの機械図と寸法図が利用可能です。図面は全体寸法と取り付け詳細を示します。
Caractéristiques / spécifications techniques
28BH47CA008IP は、モーター、ドライバ、エンコーダ帰還を28 mm（NEMA 11）筐体に統合したコンパクトな CANopen 対応インテグレーテッドステッパーサーボです。小型の自動化、搬送、包装サブシステム向けに電源・信号配線を簡素化する設計で、エンコーダ帰還とホスト設定可能なパラメータを提供します。
Key Highlights
- CANopen および TTL の通信インターフェース
- 入力電圧：9–36 VDC
- 最大出力トルク：0.065 N·m
- エンコーダ：4096 ライン（16,384 カウント）
- スタートアドレスおよびマイクロステップ設定はホストで調整可能
- 回転数：最大 3000 rpm
Integrated Servo Overview (table)
Parameter — Value
Model No. — 28BH47CA008IP
Frame Size — 28 mm (NEMA 11)
Integrated Body Length — 47.2 mm
L Size — 32.2 mm
Shaft Diameter — 5 mm
Input Voltage Range — 9–36 VDC
Maximum Output Torque — 0.065 N·m
Communication — CANopen, TTL
Electrical, Feedback & Configuration (table)
Parameter — Value
Current Setting — 0.2–3.2 A software adjustable; factory-matched motor: 1.0 A
Encoder Feedback — 4096 lines (16,384 counts)
Phase Resistance — 2.1 Ω ±20%
Phase Inductance — 2.1 mH ±20%
Rotor Inertia — Approx. 9 g·cm²
Weight — Approx. 0.15 kg
Speed Range — Up to 3000 rpm
Microstep Setting — Host configuration; positive integer above 200; factory default 4000
Address Setting — Factory default 1; start address adjustable by host software
Protection — Over-voltage, under-voltage, over-current, winding open circuit and position deviation
Non-volatile Storage — Configuration parameters stored in internal MCU FLASH
Operating Temperature — 0°C to +40°C
Operating Humidity — 20% RH to 90% RH
Mechanical Drawing
28 mm CANopen インテグレーテッドステッパーサーボの機械図と寸法図が利用可能です。図面は全体寸法と取り付け詳細を示します。
Caractéristiques / spécifications techniques
- Model: 28BH47CA008IP
- Frame size: 28 mm (NEMA 11)
- Integrated body length: 47.2 mm
- Max output torque: 0.065 N·m
- Input voltage: 9–36 VDC
- Communication: CANopen, TTL
- Encoder: 4096 lines (16,384 counts)
- Current setting: 0.2–3.2 A (software adjustable); factory-matched 1.0 A
- Phase resistance: 2.1 Ω ±20%
- Phase inductance: 2.1 mH ±20%
- Shaft diameter: 5 mm
- Speed: up to 3000 rpm
- Weight: approx. 0.15 kg
- Operating temp/humidity: 0°C to +40°C; 20% RH to 90% RH
