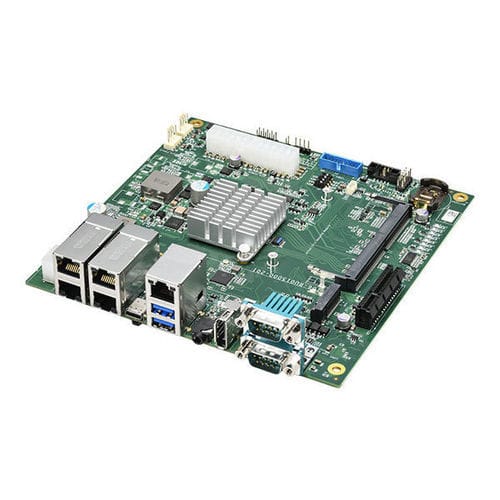

Mini-ITXカードホルダー Jemii-150 series

エッジAI産業用

導入
Jemii-150 シリーズは、NVIDIA Jetson Orin NX および Orin Nano モジュール向けの Mini-ITX キャリアボードで、産業向けエッジAIの統合を容易にするために設計されています。Jetson Orin Nano Dev Kit との BSP 整合性を提供し、NVIDIA SDK Manager による直接フラッシュに対応してソフトウェアの移植性と移行作業を軽減します。Mini-ITX フォームファクタは標準シャーシ、冷却ソリューション、電源の利用を可能にし、機械的な統合を簡素化します。

主な特徴

• Mini-ITX フォームファクタ（170 mm x 170 mm）
• NVIDIA Jetson Orin NX および Orin Nano モジュール対応（Super Mode 有効）
• Orin Nano Dev Kit と BSP 整合；NVIDIA SDK Manager によるフラッシュ対応
• Intel® I350-AM4 搭載の 4x GbE（PoE++ 対応）＋モジュール由来の 1x GbE
• 1x PCIe Gen3 x4 拡張スロットおよび NVMe 用 1x M.2 M-key 2280（PCIe Gen4 x1）

概要 / 産業向け機能
産業用エッジAIアプリケーション向けに設計され、Jemii-150 は -25°C から 70°C の広い動作温度範囲で動作します。電源オプションはバリアントにより異なり、Jemii-150D-PoE は 9–32 V DC 入力、Jemii-150A および Jemii-150A-PoE は標準 ATX をサポートします。I/O は共用の PoE++ 予算、絶縁デジタル I/O、ハードウェア設定可能なシリアル、機能拡張用の PCIe スロットを含みます。選択バリアントには Allxon による OOB リモート管理が含まれ、Jemii-150D-PoE は AMR/自律物流向けに CAN 2.0 を追加しています。

インターフェース概要（抜粋）
プロセッサ：NVIDIA Jetson Orin™ NX SOM または NVIDIA Jetson Orin™ Nano SOM
メモリ：SOM 上 16GB/8GB LPDDR5 @ 3200 MHz（Orin NX）／8GB/4GB LPDDR5 @ 2133 MHz（Orin Nano）
イーサネット：4x GbE（Intel® I350-AM4、PoE++ 対応）＋Jetson モジュール由来の 1x GbE
PoE 能力：IEEE 802.3bt PoE++ Type 3/4 PSE 準拠；ポートあたり最大 90W、合計 100W 予算；802.3at/802.3af PD に互換
USB：2 x USB 3.2 Gen1 ポート；1 x OTG Type-C
シリアル：1x ハードウェア設定可能 RS-232/422/485（パネル）＋一部バリアントに内部ヘッダとして 1x RS-232
ビデオ：1x DisplayPort 1.2
デジタル I/O：3x 絶縁 DI + 3x 絶縁 DO
オーディオ：1x 3.5 mm ジャック（マイク入力 / スピーカ出力）
ストレージ：1x M.2 M-key 2280（PCIe Gen4 x1）NVMe SSD 対応
PCIe：1x PCIe Gen3 x4 拡張スロット
I2C：1x I2C（2.54 mm ピンヘッダ）
CAN バス：1x CAN 2.0（内部ヘッダ）— Jemii-150D-PoE のみ
ファン：2x ファンコネクタ（2.54 mm）＋1x Orin モジュール用ファンコネクタ（1.25 mm）
フロント / その他：フロントパネルコネクタ；ATX/AT モード選択ジャンパ；デバッグ UART；内部 5V／GND ピン

電源 / 機械 / 環境
電源入力：Jemii-150D-PoE：9–32 V DC；Jemii-150A-PoE：ATX + PCIe 6-pin；Jemii-150A：ATX
寸法：Mini-ITX 170 mm x 170 mm
重量：約 200 g
動作温度：-25°C〜70°C
保管温度：-40°C〜85°C
EMC / 認証：CE / FCC Class A（EN 55032 & EN 55035）

注文情報（バリアント）

• Jemii-150D-PoE：Mini-ITX Jetson キャリア、4x PoE++ GbE、1x GbE、PCIe、9–32 V DC 入力
• Jemii-150A-PoE：Mini-ITX Jetson キャリア、4x PoE++ GbE、1x GbE、PCIe、ATX サポート + ATX 6-pin
• Jemii-150A：Mini-ITX Jetson キャリア、5x GbE と PCIe、ATX サポート
• Jemii-150A-PoE-Box：Jemii-150A-PoE と選定 Mini-ITX シャーシおよび Flex ATX 電源
• Jemii-150A-Box：Jemii-150A と選定 Mini-ITX シャーシおよび Flex ATX 電源

オプションアクセサリ（例）

• AccsyBx-Orin NX/Nano Cooler — Orin NX/Nano モジュール用クーラーキット
• PS-250W-ATX — Jemii-150A / Jemii-150A-PoE 用 250W Flex ATX 電源アダプタ
• PA-160W-OW — Jemii-150D-PoE 用 160W AC-DC アダプタ（20V 8A）
• Cbl-IDC210F-DB9M-20CM1 — 10-pin female → DB9 male ケーブル、20 cm

技術仕様

• フォームファクタ：Mini-ITX（170 mm x 170 mm）
• サポートモジュール：NVIDIA Jetson Orin NX および Orin Nano（Super Mode 有効）
• SOM 互換性：NVIDIA Jetson Orin Nano Dev Kit と BSP 整合；NVIDIA SDK Manager によるフラッシュ対応
• LAN：4x GbE（Intel I350-AM4）＋1x GbE（Jetson モジュール由来）
• PoE：IEEE 802.3bt Type 3/4 PSE；ポートあたり最大 90W；合計 100W 予算
• 拡張：1x PCIe Gen3 x4 スロット；1x M.2 M-key 2280（PCIe Gen4 x1）
• USB：2 x USB 3.2 Gen1；1 x OTG Type-C；2x 内部 USB 3.2 Gen1 ヘッダ
• シリアル：RS-232/422/485 ハードウェア設定可能；一部バリアントに追加の内部 RS-232 ヘッダ
• DIO：3x 絶縁 DI、3x 絶縁 DO
• オーディオ：3.5 mm ジャックによるマイク入力およびスピーカ出力
• CAN（バリアント）：CAN 2.0（Jemii-150D-PoE）
• 電源オプション：9–32 V DC（Jemii-150D-PoE）または ATX（Jemii-150A / A-PoE）
• 動作温度：-25°C〜70°C；保管温度：-40°C〜85°C
• 重量：約 200 g
• EMC：EN 55032 & EN 55035 に準拠した CE / FCC Class A
• バリアント管理：Jemii-150A / Jemii-150A-PoE は Allxon OOB remote management を含む；Jemii-150D-PoE は AMR 用途向けに CAN を追加
