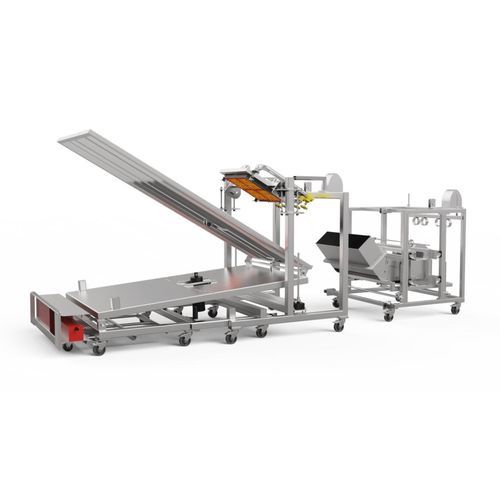

熱テスト システム TDP 909 T3

構造用建築産業用建物用

概要
TDP 909 T3 は、DIN CEN/TS 1187 の試験法 3 に従って屋根の火災挙動を評価するための屋根用火災試験システムです。代表的な屋根試料（最小寸法 1.2 m × 3.0 m）を用い、風と輻射熱の組合せ負荷下で多層屋根構造を評価します。

目的と規格
DIN CEN/TS 1187 の試験法 3 を実行するために設計されており、以下を評価します。

• 屋根表面への延焼
• 屋根構造内部への延焼
• 火炎の貫通
• 燃焼物や溶融物の発生・落下

システム設計と試験条件
装置は着火装置、送風装置、上方配置のラジアントヒーターを組み合わせ、試験法 3 に必要な暴露条件を再現します。送風装置は試料に対して平行な規定気流を発生させ、上方のラジアントヒーターは試料表面に対して対称的な熱流分布を与えます。

試料取り扱いと調整機能
試料フレームは屋根勾配の試験が可能なように傾斜可能です。試料フレームは搬送用トロリーに搭載され、角度は無段階で調整可能（0–50°）です。送風装置のベースは可動式で試料からの適正距離に配置できます。ラジアントヒーターは試験ラックに取り付けられ、高さ調整が可能です。

加熱と点火
ラジアントパネルは 4 個の正方形ラジアントエレメント（各 300 mm × 300 mm）で構成され、900 °C までの耐熱性を有します。45° の旋回フレームに取り付けられ高さ調整が可能で、4 個の点火電極を備えます。パネルへのガス供給は測定・制御ユニットを介して行われます。

制御と操作
直感的なタッチディスプレイを備えた測定・制御ユニットにより操作を案内します。送風装置、ラジアントパネル、点火、位置決め・駆動機構などの各コンポーネントはいつでも個別に手動制御できます。校正用の付属品は標準納入範囲に含まれます。

試験片と適用範囲
複数層や既存の断熱層、蒸気バリア等を含む実際の屋根アセンブリを代表する試験片を評価します。典型的な最小寸法：幅 1.2 m × 長さ 3.0 m。本システムは、表面延焼、内部延焼、貫通および落下/燃焼デブリの評価に適しています。

主な特徴

• ラジアントパネルおよび試料搬送用の可動式ステンレス製ベースフレームとキャリッジシステム
• ラジアントパネル用の旋回機構を備えた堅牢な鋼製桁構造
• ラジアントヒーター：4 個の正方形エレメント（300 mm × 300 mm）、900 °C まで耐熱、45° 旋回フレームに取付、高さ調整および 4 個の点火電極装備
• 測定・制御ユニットを介したラジアントパネルへのガス供給
• 風力発生器とガスホース配線用の独立した可動フレーム
• T3 に必要な風を再現するための内蔵ファン
• ユーザーガイダンス用のタッチディスプレイを備えた測定・制御ユニット
• すべてのコンポーネントはいつでも個別に手動制御可能
• 校正用アクセサリが標準で付属

注意
試験法 3 では、着火装置、送風装置、ラジアントヒーターの併用が必要です。TDP 909 T3 は、参照される規格に沿って定義された再現性のある条件でこれらの試験を実行するための機械的および制御機能を提供します。
