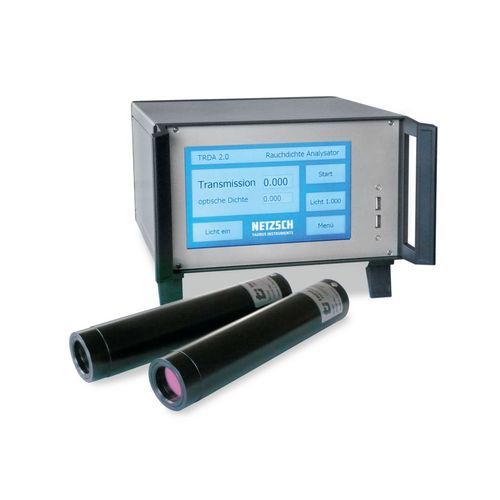

排出ガス分析不透明度計 TRD 908

排気ガス用LED光源

概要
TRD 908 は、材料の熱分解時の発煙量を判定するための煙密度試験装置（光測定システム）です。DIN 50055、ISO 3182、ISO/TS 19850 に準拠した測定手順に対応し、スタンドアローンまたは火災試験装置や排気ダクトシステムへの組み込みで使用できます。

主な機能と用途

• 光透過率および/または光学的煙密度の表示モードを選択可能
• 組み込みSingle Board Computer（SBC）に組込Windows、専用TRDソフト、7"高解像度カラータッチディスプレイを搭載し、単体運用が可能
• 周辺機器接続および測定データの迅速なエクスポート用インターフェースとアナログ出力を備える
• 耐火試験の試験台や排気ダクトでの光学測定向けに設計

利用可能なバージョン

• TRDA — 光源：RDG 10 W ハロゲン点光源
• TRDL — 光源：ヘリウムネオンレーザー（HeNe）
• TRD_LED — LED 光源（ISO/TS 19850 に準拠した測定用）

主要構成品とアクセサリ

• SBC、32 GB SSD、組込Windows、7" カラータッチディスプレイ、測定および電源モジュールを備えたTRD 測定ユニット
• インターフェース：1x RS232、2x USB 2.0、1x RS485；アナログ出力：0–1 V および 0–10 V
• TRDA用 RDG 発光器（耐熱強化光学部品装備）または他バージョン用の対応発光器
• LRDE 受光器（シリコン受光素子、分光フィルタ、内蔵増幅器）
• 送受信機の堅牢な電子回路；最大10 m までの信号伝送が可能
• オプション：取付フランジ、配管取付用測定ブラケット、校正用フィルタセット（光学フィルタ6枚）および運搬ケース
• TRD ソフトウェア単独ライセンス（オンボードおよび/または外部PC運用）

操作とデータ処理

• 直感的アイコンによる 7" 高解像度タッチディスプレイでの操作ガイダンスと結果表示
• オンボードデータ記録（32 GB SSD）および外部転送用の USB/RS232 インターフェース
• 試験装置への統合用アナログ出力とデジタルインターフェース
• 将来の拡張に対応するコントローラのファームウェア更新機能

標準と適用分野

• 材料の熱分解時の光学的密度および透過率の測定を目的
• 参照規格：DIN 50055、ISO 3182、ISO/TS 19850
• オプションアクセサリにより各種排気ダクトシステムへの適合、校正・運用・清掃の簡素化が可能

技術仕様

• 型式：TRD 908
• SBC（ファームウェア更新可能）、32 GB SSD 搭載
• オンボード記憶容量：32 GB SSD
• ユーザーインターフェース：7" 高解像度カラータッチディスプレイ
• インターフェース：1x RS232、2x USB 2.0、1x RS485
• アナログ出力：0–1 V および 0–10 V
• 光学測定：RDG 発光器（TRDA: ハロゲン 10 W）および LRDE 受光器（シリコン受光素子、分光フィルタ、内蔵増幅器）
• 信号伝送：最大 10 m、光信号用線形増幅器、発光器/受光器用 DIN コネクタ
• 表示モード：透過率および/または光学密度表示；データエクスポート：USB/RS232
