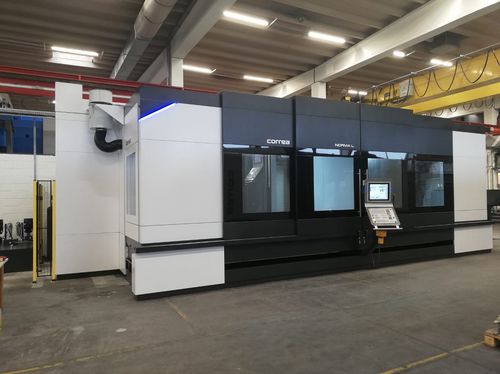

3軸フライス盤 NORMA L汎用ロータリーテーブルトラベリングコラム
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 汎用
- タイプ
- ロータリーテーブル, トラベリングコラム
- スピンドル
- ISO 50, HSK-100
- ツールステーション数
- 40ツール, 16ツール
- 応用
- 切断機用
- その他の特徴
- 高精度, スプレー
- X軸移動距離
4,500 mm, 6,000 mm, 8,000 mm
(177 in, 236 in, 315 in)- Y軸移動距離
1,250 mm, 1,500 mm
(49 in, 59 in)- Z軸移動距離
1,500 mm, 2,000 mm
(59 in, 79 in)- 回転速度
3,000 rpm, 6,000 rpm
(18,850 rad.min-1, 37,699 rad.min-1)- 出力
24 kW, 30 kW, 33 kW
(32.63 hp, 40.79 hp, 44.87 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
6,000 kg
(13,228 lb)
詳細
NORMA Lは、横型ラムを搭載した新しいコンセプトの移動式コラムマシンです。
L型ラムガイドとトリプルX軸ガイドにより、非常に頑丈にできています。機械式ラム下降補正機構により、高精度を実現します。機械加工と仕上げ加工に最適なフレキシブルな機械です。
標準装備
自動ユニバーサルヘッド
数値制御ハイデンハイン
ポータブルハンドホイール
空調付電気キャビネット
X、Y、Z軸のリニアガイド
作業スペースにランプを設置
ギアボックス
油圧グループ
全軸にリニアスケール
外部クーラント（ヘッド内調整ノズル付
外周フェンス
ダイレクトテレサービス
VIXION 4.0
オプション装置
その他ヘッド
測定プローブ、ツール、パーツ
ツール8本用ピックアップステーション
モーターポンプ付きエアーまたはオイルクリーニングガン
切削液タンク内遠心式フィルター
チップコンベア
フルガード
高圧・中圧のクーラント液をスピンドルに供給
オペレーターキャビネット
ペンデュラーワークシステム
---
