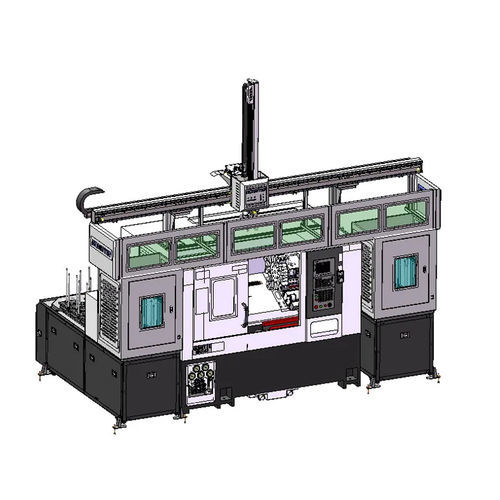

ハンドリング ガントリー

GONGTIEのポータル式CNC搬送システムは、旋盤およびマシニングセンタ向けに部品の自動搭載・降載を実現するモジュール式のストッカーソリューションを提供します。システムはGONGTIEのCNC機と統合可能で、工場レイアウトに合わせたカスタマイズや洗浄・検査機の追加が可能です。

利用可能な構成

• 1台のCNC機に対するポータルロボット — ほとんどの機種に対応。
• 2台のCNC機に対するポータルロボット — 2台対応の単一ストッカー（反転装置／傾動装置の採用可能）。
• 1～2台のCNC機に対応するポータルロボット — 2台用ダブルストッカー（反転装置採用可能）。
• 2台用の引き出し式ストッカー — 引き出し式保管（反転装置採用可能）。
• 組み合わせたポータルライン — 工場での改造に対応可能なマルチマシンラインで、洗浄機・検査機等の追加が可能。

主要コンポーネント（ホットスポット）

• ポータルロボット（Gantry robot）
• Loading stocker（投入ストッカー）
• Unloading stocker（取り出しストッカー）

用途と加工部品

• 加工対象：ディスク部品、特殊形状部品、軸（シャフト）部品。
• 適用例：CNC旋盤の自動供給、単一ロボットによる複数機の運用、搭載と降載を別側で行う必要があるスペース制約のあるセル。

設置上の注意と互換性

• レイアウト：一方側で搭載し反対側で降載する構成を採用することでフロアスペースを節約し、後段の洗浄機や検査機の統合が可能。
• 互換性：表示がある場合を除き、GONGTIEのすべてのCNC機に対応。ただしモデルP3538は例外。

カスタマイズ／技術的考慮事項

• ストッカーおよびポータルラインはモジュール式で、工場レイアウトに合わせて変更可能。
• 特定のワークハンドリングには反転／傾動装置をオプションで組み込める。
• クリーン機や検査機は顧客の工程要件に応じてラインに追加可能。
