自動積荷装置
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 自動
詳細
概要

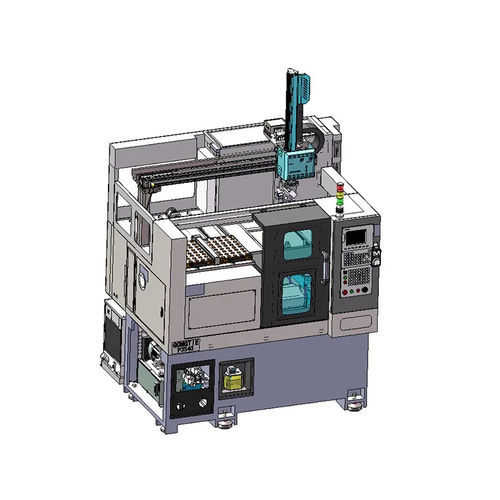

ガントリーロボット＋ストッカー
背面給餌（バックフィーディング）
前面給餌（軸部品）
軸部品 — コンベアベルト供給
単層ストッカー
二層ストッカー
多層／二層／単層バリアント（概観）
12ステーションストッカー
チェーンボード（軸部品用）
チェーンボード（ディスク用）
仕様 / 技術データ
- CNC旋盤の自動化向けモジュール式ガントリー（ポータル）上料システム。ガントリーロボットと各種のストッカー／給餌ソリューションを組み合わせ、ディスク、特殊形状部品、軸／シャフト部品の自動搬送・供給・排出を実現します。
ガントリーロボット＋ストッカー
- 加工対象：ディスク、特殊形状部品。
- ストッカー寸法（例）：250 × 400 mm（最大2ストッカーが一般的）。
- ワーク上限：直径／長さ ≤ 50 mm。
- 適合CNC機種（例）：P3538。
背面給餌（バックフィーディング）
- 加工対象：軸部品（スムースシャフト、ねじ等）。
- 配置／能力：B550 — Ø 6–25 mm；長さ 100–550 mm；B300 — Ø 6–25 mm；長さ 100–300 mm。
- 用途：軸方向の精度要求が比較的低い軸部品向け。
- 適合CNC機種：P3518 / P3538。
前面給餌（軸部品）
- 加工対象：スムースシャフト、ねじ等。
- ワーク範囲：Ø 6–25 mm；長さ 80–200 mm。
- 用途：軸方向精度要求が高い部品向け。両面加工用の反転装置（オーバーターン）を組み込むことが可能。
- 適合CNC機種：P3518 / P3538。
軸部品 — コンベアベルト供給
- 加工対象：スムースシャフト、ねじ等。
- ワーク範囲：Ø 6–30 mm；長さ 80–300 mm。
- 仕様：両面加工対応の反転装置を組み合わせ可能。ベルトによる連続供給。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
単層ストッカー
- 加工対象：ディスク、特殊形状、段付軸部品。
- ストッカー寸法：250 × 400 mm、250 × 500 mm（最大2ストッカーが典型）。
- 仕様：反転装置を追加して両面加工が可能。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
二層ストッカー
- 加工対象：ディスク、特殊形状、段付軸部品。
- ストッカー寸法：250 × 400 mm、250 × 500 mm（最大4ストッカーが典型）。
- 仕様：反転装置を追加可能。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
多層／二層／単層バリアント（概観）
- 多層ストッカー例：1層あたり250 × 400 mm；高密度構成で最大12ストッカーまで対応可能。
- 二層ストッカー：通常最大4ストッカー。
- 単層ストッカー：通常最大2ストッカー。
- 両面加工が必要な場合、反転装置の統合が可能です。
12ステーションストッカー
- 加工対象：ディスク。
- ワーク範囲：把持直径 30–170 mm；支持内径 50–220 mm。
- 仕様：反転装置を追加して両面加工対応可能。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
チェーンボード（軸部品用）
- 加工対象：段付の軸部品、特殊形状部品。
- ワーク範囲：軸部品 おおよそ Ø 50 mm、長さ最大約300 mm。
- 仕様：反転装置を組み合わせ可能；チェーンボードによる連続供給。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
チェーンボード（ディスク用）
- 加工対象：ディスク部品。
- ワーク範囲：Ø 30–130 mm。
- 仕様：反転装置を組み合わせ可能で両面加工対応。
- 適合機：Gongtie自動CNC機とガントリーロボットの組合せ。
仕様 / 技術データ
- 対応部品種別：ディスク、特殊形状部品、軸/シャフト部品（スムースシャフト、ねじ）、段付き軸。
- 代表的ストッカー寸法：250 × 400 mm；250 × 500 mm。
- ワーク直径レンジ（例）：6 mm～約170 mm（例：6–25 mm、6–30 mm、30–130 mm、30–170 mm）。
- ワーク長さレンジ（例）：80–200 mm、80–300 mm、100–300 mm、100–550 mmなど。
- ストッカー容量：単層（最大2）、二層（最大4）、多層（最大12以上、構成による）。
- 特徴：両面加工用の反転装置や、連続供給用のベルト／チェーンボードなどを組み合わせ可能。
- 代表的な対応機種：P3518、P3538 およびその他の Gongtie 自動CNC機とガントリーロボットの組合せ。
