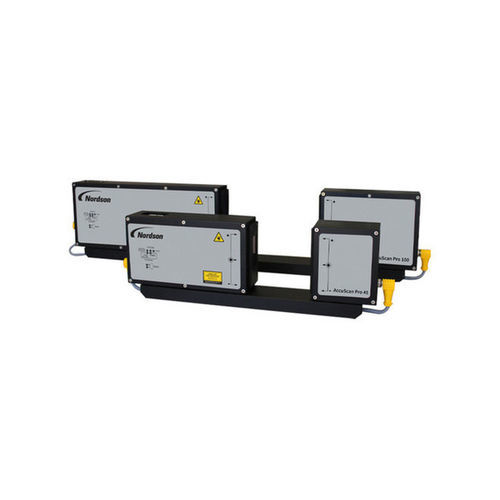

同心性試験機器 AccuScan Pro series

自動コンピュータ化されたケーブル用

概要
実績のある光学エンジンと電子プラットフォームに基づくAccuScan Proは、ワイヤ、ケーブル、チューブ、ホースおよびその他の円形・平板・特殊プロファイル製品向けのコンパクトな単軸レーザー外径計です。ライン内でのリアルタイム径制御やスタンドアロンでのオフライン測定に対応します。直径は最大100 mm（3.94 in）まで測定可能で、複数台を積み重ねてより大きな直径を測定することができます。産業環境での精度ある測定と低い保守性を両立する設計です。

特長と利点

• 測定ゲート内での製品位置に依存しない高精度の測定。
• 精度を確保するための設計光学と校正手法。
• 送受信ヘッド間の間隔調整が可能なレール設計。
• 光学窓を清潔に保つオプションのエアパージにより保守頻度を低減。
• プロセス統合のためのRS-232およびEthernetを含む柔軟な通信。
• 設定・測定データ表示用のオプション超高輝度ディスプレイと操作インターフェース。
• 動作や通信状態を示す色分けLEDステータスインジケータ。
• 防水防塵性能IP65の堅牢な筐体。

2つのモデル
モデル | AccuScan Pro 45 mm | AccuScan Pro 100 mm
測定範囲 (OD) | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
ゲートサイズ | 52 mm (2.05 in) | 106 mm (4.17 in)
精度 | ±0.001 mm (45 mmモデル) | ±0.002 mm (100 mmモデル)
分解能 | 0.00001 mm (両モデル) | 0.00001 mm (両モデル)
スキャンレート | 1200 scans/sec | 1200 scans/sec

オプションと適用例

• MultiScanオプションにより多心ワイヤの100%オンライン検査が可能。最大12本のワイヤ直径を同時に測定し、欠損や切断を検出します。
• 単一スキャンでのバンプ/ネックダウン検出オプション（用途依存）。
• 複数台の積層により測定可能直径範囲を拡張可能。
• コード、ゴム・プラスチックホース、プラスチックパイプ・チューブ、棒材、ワイヤ・ケーブル、その他押出しまたは引抜き製品向け設計。

仕様 / 技術データ

• モデル: AccuScan Pro 45 mm、AccuScan Pro 100 mm。
• 測定範囲 (OD): 0.13–45 mm (45 mmモデル) ; 0.2–100 mm (100 mmモデル)。
• ゲートサイズ: 52 mm (45 mmモデル) ; 106 mm (100 mmモデル)。
• 精度: ±0.001 mm (45 mm) ; ±0.002 mm (100 mm)。
• 分解能: 0.00001 mm (0.0000004 in)。
• スキャンレート: 1200 scans/sec。
• オプション: MultiScan、単一スキャンによるバンプ/ネックダウン検出、超高輝度ディスプレイ、エアパージ。
• 通信: RS-232、Ethernet、その他プロトコル対応。
• 保護等級: IP65。
• 主な用途: ワイヤ、ケーブル、チューブ、ホース、パイプ、棒材、押出し・引抜き工程。
