銅厚さ計 Photon

テープアルミニウム据え置き型

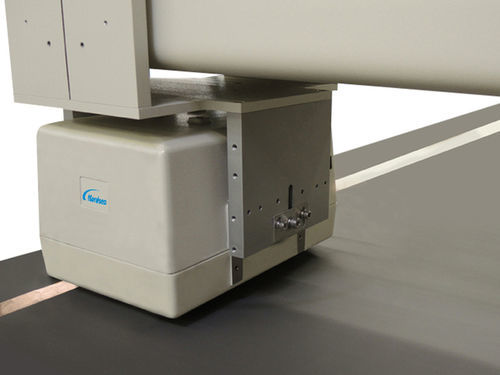

概要
この光子透過センサーは、アルミニウム箔および銅箔基板に塗布される電極コーティング（陽極・陰極）のコート重量を測定するために設計されています。Photonは通常、実際のコーティング重量の±0.05%より優れた測定性能を提供し、高精度で安定した信頼性のある計測を実現します。最適化された光学系と小径ビームにより高解像度の可視化と狭い縞の検出が可能です。

特徴と利点

• リチウムイオン電池用電極コーティング測定に最適化された光学的フォトントランスミッション技術
• パッチ、ゾーン、連続のコーティングプロセスに対応
• 高解像度測定と明瞭なストリーク／エッジ検出
• 高速かつ幅広いプロセスラインに対応する高速スキャン
• 時間経過による性能劣化のない非核（non‑nuclear）代替

用途

• 陽極コーティング重量管理
• 陰極コーティング重量管理
• 危険箇所向けのIECx対応が必要なライン
• 導電性箔上の一般的なコーティング重量測定

システム構成 / 関連製品

• AccuTrak O-Frame - スキャナー
• MiniTrak O-Frame - スキャナー
• MiniTrak S-Frame - スキャナー
• SlimTrak II - 省スペーススキャナー

その他の測定システム

• FilmPro - 赤外線厚さ計
• Series 9 - 含水率およびコート重量計
• CW 9000 - コンパクトコート重量計
• GBS - ガンマ厚さ計
• OptiMike - 光学式厚さ計
• DataFusion - データビジュアライザー＆ヒストリアン

仕様 / 技術データ

• モデル: Photon
• 測定性能: 通常、実際のコーティング重量の±0.05%より優れた性能
• 対応基板: アルミニウム箔、銅箔
• 光学系: 高解像度測定を可能にする最適化設計と超小型ビーム
• 検出: 明瞭なストリーク／エッジ検出、狭ストリーク検出能力
• スキャン速度: 高速、幅広い高速生産ラインに対応
• 適用プロセス: パッチ、ゾーン、連続コーティングライン
• 安全性 / 認証: IECx対応（製品ドキュメント参照）
