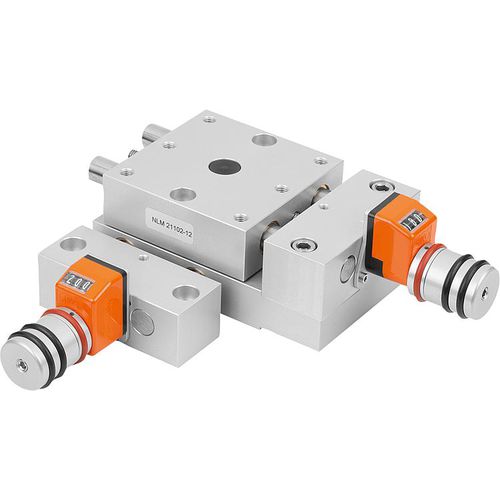

十字のテーブルは位置表示器と、ショートする
材料:
ブロックおよびキャリッジ アルミ合金に耐えることは、陽極酸化した。
ガイドのコラム ステンレス鋼、地面。
紡錘のステンレス鋼は、糸を転がした。
手入れ不要ガイドの忍耐。
位置表示器のプラスチック。
版:
ガイドの放射状の演劇< 0.02 mm。
軸バックラッシュ無し。
付加的なロックと、自動閉鎖紡錘。
注:
ほとんど演劇なしのガイドおよび絶対に演劇なしの紡錘紡錘をゆるめるか、または締め金で止める必要性なしで調節を可能にするため。
正確さ0.1 mmののデジタル位置表示器は表示器の、ディジット右回り回転によって増加する。表示価値は外リングの回転によって置かれる。表示器はねじを使用して4つの位置に取付けることができる。
十字の段階はモジュラー主義によってそれぞれのサイズの段階、縦の段階および他の付属品の位置と容易に結合することができる。
引く参照:
位置表示器のアセンブリ位置:
a) 上(標準)
b) 権利
c) 底
d) 左
---
