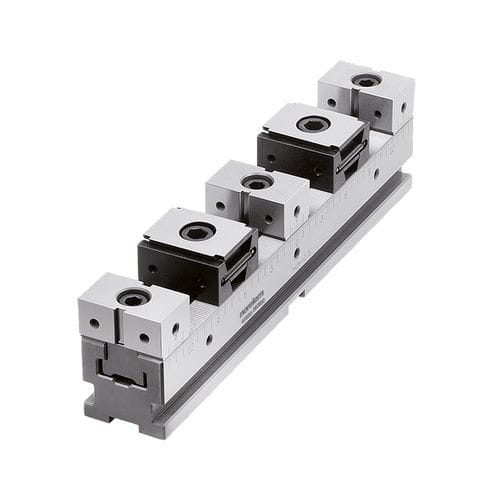

複数締め付けシステム 41510 series

機械式手動式加工用部品

マルチクランプシステム 両側ウェッジクランプ 固定ジョー ES 材質 クランピングレールおよび固定ストップ工具鋼。 ウェッジクランプ軟鋼。 バージョン クランピングレールと固定ストッパーは焼入れ研磨（HRC 55 ±2）。 ウェッジクランプは焼き入れと黒色酸化処理。 注意 マルチクランプシステムは様々なインターフェースで固定できます。 1.クランプ爪セット用の横クランプエッジ。爪クランプはどの位置でも固定できます。 2.DINキャップスクリュー用の穴。 3.従来の200mm間隔のゼロ点クランプシステム用のØ25mmの位置決め穴。 4.96 mm間隔のゼロ点クランプシステム用のØ16 mm位置決め穴。 5.3つの18H7アライメントスロットにより、Tスロットテーブル上で縦横のアライメントが可能。 6.40mmおよび50mmグリッドシステム用のØ12F7およびØ16F7リーマ穴。 3種類のバージョンをご用意しています： - マルチクランプシステム 両側ウェッジクランプ OS固定ジョー付き/41510. - マルチクランプシステム 両側ウェッジクランプ DS固定ジョー付き/41510-10。 - マルチクランプシステム片側ウェッジクランプ、OS固定ジョー付き/41510-20。 用途 長さの異なる複数のマルチクランプシステムを背面または側面に取り付けることができます。精密な歯加工により、固定ジョーの高精度な位置決めが可能です。クランプレールには横方向の目盛りがあるため、固定ジョーの各位置を記録し、同じようにリセットすることができます。側面のタップ穴にストッパーを取り付けることができます。 クランピングスクリューを回すと、クランピングセグメントが外側に移動し、ワークを固定ジョーに押し付けます。
