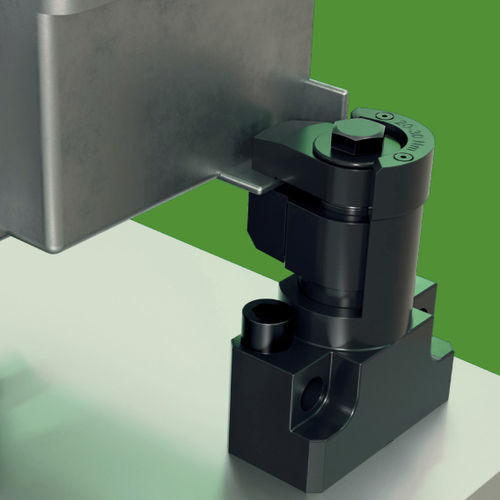

空中締め具 04423

手動式スイングスチール製

フローティングクランプ, スチール 材質 本体と爪はスチール。 アルミニウム製リミットストップ。 バージョン 本体は黒色酸化処理。 ジョーは軟窒化処理と黒色酸化処理。 リミットストップは黒アルマイト処理。 備考 フローティングクランプは、コンポーネントのはみ出したクランプポイントをクランプし、サポートするために使用します。加工中の振動やたわみを防ぎます。 操作方法 1.フローティングクランプを押し下げます。 2.ジョーを停止位置まで回転させます。これでフローティングクランプのジョーがワークの下側に当たります。 3.フローティングクランプを六角ナットで締めます（締 め付けトルクの最小値と最大値を守ってください）。クランプ中、ワークはクランプされると同時に支持されます。 4.解除するには、逆の手順で行ってください。 組み立て 高さ範囲とピボット範囲を設定し、穴（D1）を使ってフローティングクランプをブラケットに取り付けます。 高さを設定する際は、上記の余裕を考慮してください。 フォームB 特殊なクランプ用途の場合、標準クランプ爪を変更または交換することができます。 図面参照 1) 交換可能な爪 2) M6 ISO 4762キャップスクリュー 3) クランプ爪の固定ポイント
