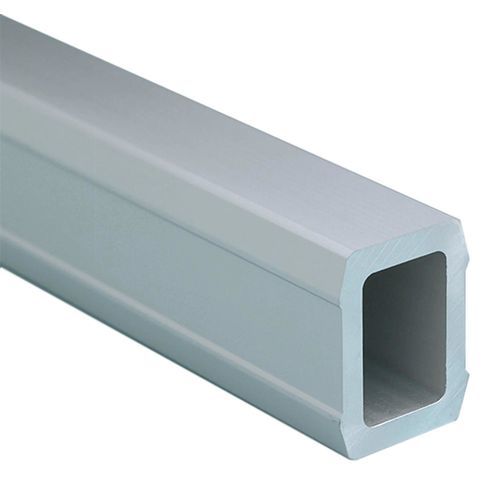

アルミニウムプロファイル CCS2T series

長方形組み立て製造サポート用

製品概要
Compact Series 2 Tube は、HMI アームシステム内で構造支持を提供し、機器配線の通路として機能する中空のアルミ押出材です。Compact Series 2 の接続部品と組み合わせて使用でき、支持アームには締め付けネジで取り付けます。

特長

• 中空のアルミ押出材で、標準長さ（500 mm、1000 mm、1500 mm）を用意
• 接続部品は締め付けネジで支持アームに固定し、確実な組立てを実現
• 組み立て済みの Compact Series 2 HMI アームシステム最大荷重：45.8 kg（101 lb）

製品 SKU と主要寸法

• CCS2T5 — 品番 66290 — 長さ：500 mm（19.68 in） — 幅：45 mm（1.77 in） — 奥行：60 mm（2.36 in） — 厚さ：8 mm（0.31 in） — 内部断面積：12.65 cm²（1.96 in²） — Quick Ship：No
• CCS2T10 — 品番 66580 — 長さ：1000 mm（39.37 in） — 幅：45 mm（1.77 in） — 奥行：60 mm（2.36 in） — 厚さ：8 mm（0.31 in） — 内部断面積：12.65 cm²（1.96 in²） — Quick Ship：Yes
• CCS2T20 — 品番 66590 — 長さ：1500 mm（59.06 in） — 幅：45 mm（1.77 in） — 奥行：60 mm（2.36 in） — 厚さ：8 mm（0.31 in） — 内部断面積：12.65 cm²（1.96 in²） — Quick Ship：Yes

材料と仕上げ

• 材料：アルミニウム
• 仕上げ：陽極酸化（Anodized）

技術仕様

• 配線の取り回しと構造支持に適した中空アルミ押出材
• 標準長さ：500 mm、1000 mm、1500 mm
• 接続部品は支持アームに締め付けネジで固定
• 組み立て済み HMI アームシステムの最大許容荷重：45.8 kg（101 lb）
• 典型的な内部断面積：12.65 cm²（1.96 in²）
• 標準断面寸法：幅 45 mm（1.77 in）、奥行 60 mm（2.36 in）、板厚 8 mm（0.31 in）
• 代表的な SKU：CCS2T5（500 mm）、CCS2T10（1000 mm）、CCS2T20（1500 mm）
