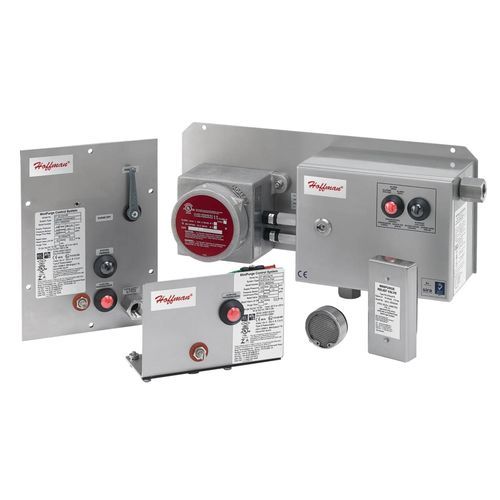

加圧システム PLCF1YZ

概要
パージと加圧は、（最小推奨IP54）筐体の保護手法であり、内部の可燃性ガスや粉じんを除去した後、クリーンな保護用空気または不活性ガスで正圧を維持します。提供される方式はリーク補償（損失を補償して正圧を維持）と連続流（連続した保護用気流で正圧を維持）の2種類です。本機はリーク補償用に設定され、埋込取付向けに設計されています。適用認証：Type Y、Type Z。

特長

• 外装部品はすべて316ステンレスまたは耐腐食性複合材
• 省スペースな埋込型、または外付け取付けが選択可能
• システム状態およびパージ状態を示すローカル視覚インジケータ
• リーク補償モデルは迅速パージ弁と視覚的パージ指示器を装備
• ドライでクリーンな不活性ガス供給で動作：60〜115 PSI（4〜8 bar）
• 周囲動作温度：-20°C〜55°C（-4°F〜131°F）
• Type Xバリアントは自動パージサイクルと4P NO/20A/440VAC電源コンタクタ（115 VACまたは230 VACコイル）を提供

適合規格

• Type X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• 欧州：ATEX カテゴリ2 GD
• 認証番号 Sira 14ATEX1045X
• 米国/カナダ：NFPA496 Cl I Div 1 グループ A, B, C & D
• UL E466718
• Type Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Type Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

製品属性 / 仕様

• 品番（Article Number）：27143
• 素材：ステンレス鋼 316L
• 仕上げ：ヘアライン（ブラッシュド）
• 厚さ（インチ系）：11ga
• 厚さ（メートル法）：3.18 mm
• 動作タイプ：リーク補償
• 取付：埋込（フラッシュ）
• 認証詳細：Type Y；Type Z
• 重量：7.8 lb
• UPC：783510271435
• EAN：8713574246300
• 標準梱包数量：1
• 梱包数量：1

特性 / 技術仕様

• カタログ番号：PLCF1YZ
• 動作：リーク補償（コントロールユニットと逃がし弁）または連続流（コントロールユニット、較正済み出口オリフィスおよび逃がし弁）
• 推奨筐体タイプ：Type 4、4X、12（IP54以上）
• ガス供給：ドライでクリーンな不活性ガス、60 PSI（4 bar）〜115 PSI（8 bar）
• 周囲動作温度：-20°C〜55°C（-4°F〜131°F）
• 外装部品：316ステンレスまたは耐腐食性複合材
• 取付オプション：埋込（内部）または外付け
• アラーム/表示：ローカル視覚インジケータおよび遠隔アラーム用無電圧接点出力（Y/Zモデル）；Type Xは加圧喪失時に電源遮断と自動パージ処理を提供
• 推奨筐体容量：リーク補償 Type Y/Z は通常 ≤ 60 ft³ の筐体向け；連続流は通常 ≤ 17 ft³ の筐体向けに推奨
