処理ライン PWA6000

概要

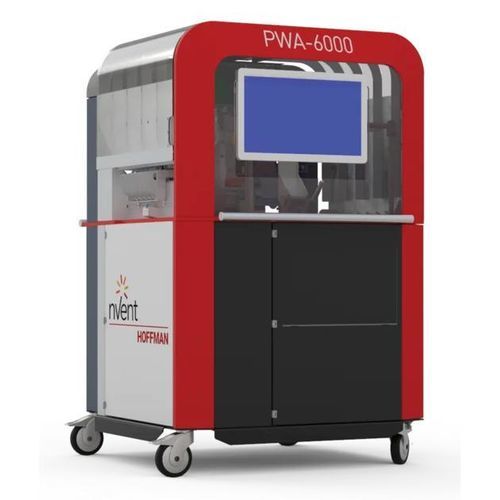

ワイヤ処理センターは、ワイヤの生産を最適化し、処理時間を最大75％削減します。PWA6000は長さ切断、ストリッピング、圧着、マーキング、結束を完全に自動化します。機械は内部自動給線を備え、12スプール（外部4、内部8）に対応し、内部スプールを使用せずに追加ワイヤを供給できる外部保管アクセサリをサポートして切替時間を短縮します。機械は両端にフェルール（被覆端子）を装着でき、各端をマーキングします。完成したワイヤは指定順で粘着テープに結束され、ピッキングや後工程の組立を最適化します。自動化されたプレファブリケーション工程は、パネル配線の最適化とコスト低減を目的としています。

主な特徴

• 21.5インチタッチスクリーンを備えたヒューマンマシンインターフェース
• 12スプール（外部4、内部8）による自動ワイヤ供給
• 追加ワイヤを保管して機械に供給し、切替時間を短縮する外部アクセサリ
• リール式絶縁被覆端子処理用5方向マガジンを備えた電動空気式ストリッパーおよび圧着機
• 圧着長さは8 mmまたは10 mmに調整可能
• 完成ワイヤは手作業なしで両端にフェルールを付けることが可能
• 各端に直接印刷するワイヤマーキングシステム；青インクでほとんどのワイヤ色に対応
• 処理可能断面積：0.5 mm²～2.5 mm²（AWG 20–14）、セットアップ時間不要
• 生産速度：両端を含めて約120本/時
• 機械ソフトウェアにPWA6000用の直感的プログラミングシステム「Personal Wiring Suit」を含む
• 完成ワイヤを保管しパネル工場へ輸送する外部アクセサリ；アクセサリにはパネル配線（発信、宛先、経路）を表示する画面を含む
• eCAD（IGE XAO、ePlan ProPanel、ZUKEN E3、WS-CADなど）やCSV/Excelファイルとのインターフェース

表 - カタログ / ワイヤサイズ
カタログ番号：PWA6000
ワイヤサイズ（インペリアル）：#20 - #14
ワイヤサイズ（メトリック）：0.5 mm² 最小

用途 / 利点

• パネル配線のワイヤ加工時間と手作業を削減
• プレファブされたワイヤの再現性のある一貫した品質を確保
• 粘着テープで順序どおりに結束し、ピッキングと後工程の組立を最適化
• 自動化と工程最適化によりパネル配線の総コストを削減

技術仕様

• 型式：PWA6000
• HMI：21.5インチタッチスクリーン
• ワイヤ供給：内部自動給線12スプール（外部4、内部8）；外部給線/保管アクセサリ対応
• ワイヤ処理操作：長さ切断、ストリッピング、圧着、マーキング、結束
• 圧着：5方向マガジンを備えた電動空気式圧着；圧着長さは8 mmまたは10 mmに調整可能
• フェルール：両端への装着対応；フェルールはオプション
• ワイヤマーキング：ワイヤに直接印刷（青インクはほとんどの色に適合）
• 処理可能断面：0.5 mm²～2.5 mm²（AWG 20–14）
• 標準速度：約120本/時間（両端含む）
• ソフトウェア：Personal Wiring Suitを含む；eCADシステムやCSV/Excelからのインポート対応
• インターフェース：IGE XAO、ePlan ProPanel、ZUKEN E3、WS-CADなど、またはCSV
• 電源：定格電圧 110–240 V 1~ 50/60 Hz；定格電流：16 A
• 圧縮空気：6–8 bar；吸引能力：300 l/min
• 設置面積 / 機械寸法：幅 1050 mm x 奥行 1150 mm
• 完成ワイヤ処理：順序どおりに粘着テープで結束；完成ワイヤを保管・輸送するオプション外部アクセサリ
• 追加機能：両側にフェルールを装着、絶縁を切って除去可能、異なるロットコンテナからのワイヤ受け入れ
