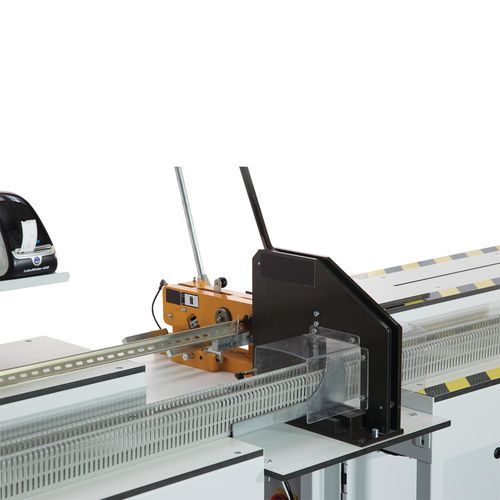

ギロチン切断機 NC-Cut

ポリ塩化ビニル用金属用銅用

製品概要
NC-Cutは、DINレール、ケーブルダクト、および対応するバスバーの正確な切断を目的とした半自動切断機で、盤の組立工程の効率化と材料ロス低減に寄与します。既存の盤レイアウト図を取り込み、切断リストを作成して作業者を案内します。

用途

• 配電盤・制御盤の製造
• 配線工場および分電盤メーカー
• 量産向けに再現性のある高精度切断が必要な作業場

特長

• モータ駆動のストッパーが素材をシアへ案内し、手動での測定を不要にします
• 高品質シアにより正確な切断と長寿命を実現
• 切断された各部品に印字ラベルを貼付し、盤上での正しい配置を確保
• 切断長（最大 / 最小）：2,200 mm / 140 mm（86.6 in / 5.5 in）
• 機械寸法（H x W x D）組立時、振動マウントなし：860 x 4,220 x 675 mm（33.8 x 166 x 26.5 in）
• 振動マウント高さ / 調整：40 mm / 0–20 mm（1.57 in / 0–0.78 in）
• 繰返し精度：0.5 mm
• 最大125 mm（4.9 in）幅までのケーブルダクトに対応
• 対応DINレール：NS 15、NS 35/7.5、NS 35/15
• 対応バスバー：NLS-CU 3/10
• 電源：110–240 V、単相、50/60 Hz

仕様

• カタログ番号 / 型式：NC-Cut
• 切断長（最大 / 最小）：2,200 mm / 140 mm（86.6 in / 5.5 in）
• 機械寸法（H x W x D）：860 x 4,220 x 675 mm（33.8 x 166 x 26.5 in）
• 振動マウント高さ / 調整：40 mm / 0–20 mm（1.57 in / 0–0.78 in）
• 繰返し精度：0.5 mm
• 最大ケーブルダクト幅：125 mm（4.9 in）
• 対応DINレール種別：NS 15、NS 35/7.5、NS 35/15
• 対応バスバー種別：NLS-CU 3/10
• 切断された各部品にパネル配置用のラベルを貼付
• モータ駆動ストッパーと精密シアによる自動化された正確な切断
• 定格電圧：110–240 V、単相、50/60 Hz
