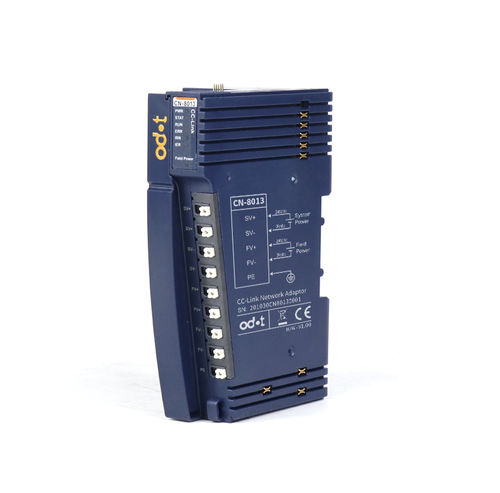

CN-8013 CC-Linkネットワークアダプタ
1 モジュールの概要
CN-8013 CC-Linkネットワークアダプタは、CC-Link Ver.2標準通信に対応しています。
IO モジュールの通信状態をリアルタイムで監視することができます。
技術的なパラメータ
アダプタハードウェアパラメータ
システム電源:公称:24Vdc、レンジ:9-36Vdc
逆の保護。はい
消費電力:110mA@24Vdc
内部バス電源電流:最大:2.5A@5Vdc
アイソレーション:システム電源からフィールド電源へのアイソレーション
電源:公称:24Vdc、範囲:22-28Vdc
フィールド電源電流:最大.DC 8A
対応IOモジュール:32個
配線:最大1.5mm²(AWG 16)
取付タイプ:35mm DINレール
サイズ:115*51.5*75mm
重量:130g
環境仕様
使用温度:40〜85
使用湿度:5%~95% (結露なきこと)
保護等級:IP20
CC-Linkパラメータ
プロトコル CC-Link Ver.2
局種 リモートデバイス局
論理数
使用駅 1, 2, 3, 4
拡張ループ設定 1 回、2 回、4 回、8 回
I/O データ容量 RX/RY 容量(ビット) max.896
RWr/RWw 容量(ワード) 最大128
ボーレート 156K/625K/2.5M/5M/10Mbps
ノード局(局番
1~64(DIPスイッチ構成),DIPスイッチ時
の値は1~64ではなく、必須の局番は1です。
インターフェース 5ピンねじ端子
最大バス長 1200m(156kbps
端子抵抗 120Ω
---
