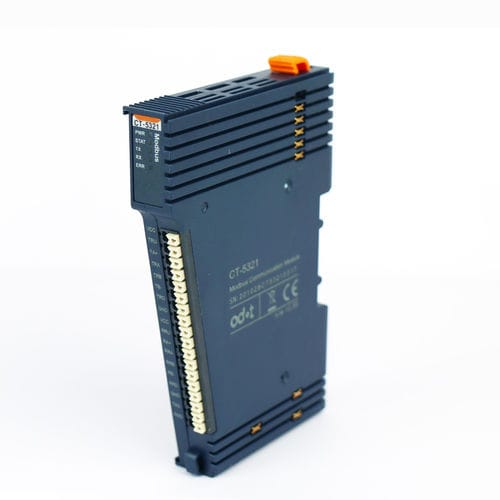

デジタル入出モジュール CT-5321

アナログEtherNet/IPModbus RTU

CT-5321 Modbus シリアルポートモジュール 1 モジュールの説明 Modbusシリアル・ポート・モジュールは1チャネルRS485/RS232/RS422（オプション）をサポートし、Modbus RTU/ASCIIプロトコルをサポートし、マスター、スレーブ、フリー・トランスペアレント伝送モードをサポートします。 シリアルモジュールCT-5321はアダプタモジュールと一緒に使用することができますので、Modbus TCP、Profinet、EtherCAT、EtherNet/IPなどの他のプロトコルにModbusを変換することができます。モジュールを使用する場合、シリアルポートパラメータとModbus命令はIO Configソフトウェアで設定する必要があります。 RS485/RS232/RS422インターフェイスを持ち、Modbus-RTU/ASCIIをサポートするデバイスは、上位PLCや上位コンピュータとの相互接続を実現するためにCT-5321を使用することができます。CT-5321は次のようなデバイスに適用できます：PLC、DCS、リモートIO、VFD、モーター始動保護装置、インテリジェント高圧・低圧電気装置、電力測定装置、インテリジェント現場測定装置、計器など。 2 技術的な変数 概要変数 電力：[email protected] 絶縁：I/Oから内部バス：光電対絶縁（3KVrms） フィールド電源：公称：24Vdc、範囲：19.2〜28.8VDC I/O配線：最大1.5mm²(AWG16) マウントタイプ35mmDINレール サイズ：115*14*75mm 重量：65g 環境仕様 操作上の温度: -40~85 操作上の湿気: 5%~95% RH （凝縮無し） 保護等級IP20 シリアルポートパラメータ M/S/F: チャネル数 1Channel M/S/F: インターフェイス RS485/RS232/RS422 M/S：プロトコル Modbus RTU/ASCII - 注：M はマスターモードの有効パラメータ、S はスレーブモードの有効パラメータ、F はフリートランスペアレント伝送モードの有効パラメータを表します。
