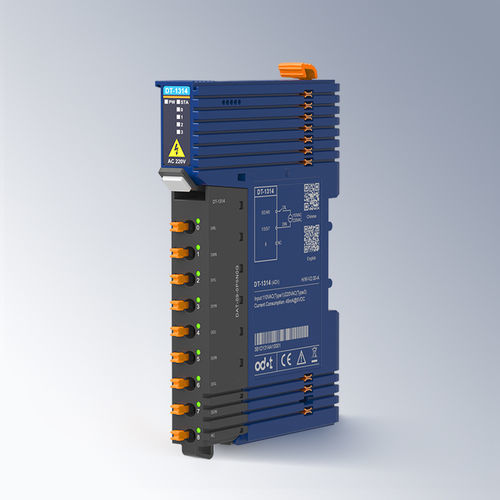

デジタル入力モジュール DT-1314

デジタル入力44チャンネルDINレール

4チャンネルデジタル入力モジュール 110 VAC/220VAC - モジュールは4チャンネルのデジタル入力と110 VAC /220VAC入力をサポートします。 - モジュールはフィールド機器のデジタル出力信号（ドライコンタクトまたはアクティブ出力）を収集できます。 - モジュールは2線式または3線式デジタルセンサーに接続できます。 - モジュールには4つの独立したチャンネルがあり、チャンネル間で絶縁されています。 - モジュールは入力信号保持機能をサポートし、保持時間を設定できます。 - モジュールには4つのデジタル入力チャンネルLEDインジケーターがあります。 - 高速冗長バックプレーンバスとプラグ可能な端子ブロックを備えたモジュール。 技術パラメータ 一般パラメータ - 電流消費量: 45mA@5VDC - フィールド電源: 19.2~28.8VDC (標準: 24VDC) - 配線直径: 最小0.2mm² (AWG24), 最大1.5mm² (AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長性 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャンネル数: 4チャンネル入力 - インジケーター: 4チャンネルインジケーター - 入力特性: IEC 61131, タイプ1@110VAC/ タイプ3@220VAC - 電圧周波数: AC (47 Hzから63 Hz) - 定格値: 100~240VAC - 信号“0”: 0~40VAC - 信号“1”: 74~264VAC - OVC: II - 入力遅延: OFFからON: 最大4ms, ONからOFF: 最大10ms - チャンネル絶縁: 絶縁 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH (結露なし) - 設置高度: <2000m - 汚染度: II - 保護等級: IP20 - 機械的特性: IEC60068-2-6, IEC6008-2-27に準拠 - 絶縁耐力: IEC61131-2に準拠 - EMC性能: IEC61131-2, IEC61000-4に準拠 (ESD: 接触放電 ±8kV, 空気放電 ±15kV, パフォーマンスレベルB; サージ: 共通モード ±3kV, パフォーマンスレベルB; EFT: ±2kV, パフォーマンスレベルA)
