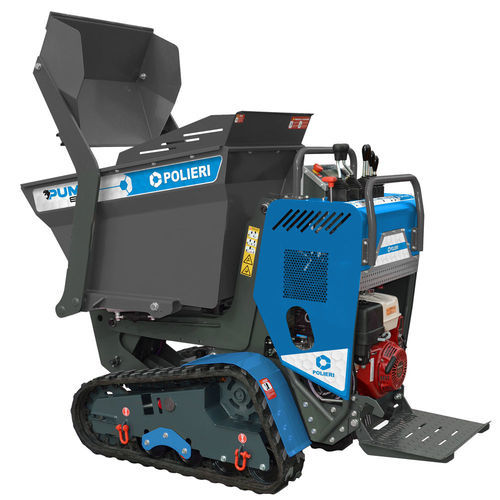

クローラー式小型ダンプカー PUMA 800

内燃機関式ガソリンエンジン前方除荷

製品概要

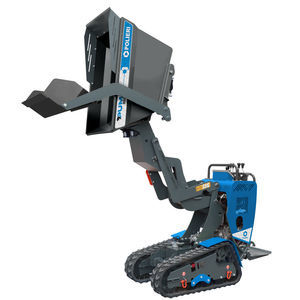

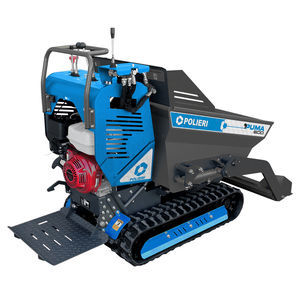

PUMA 800は低位置フロント排出式のバケットとセルフローディングショベルを備えたコンパクトなクローラー式ミニダンプです。建設・改修作業や狭小スペースでの作業向けに設計され、コンパクトな寸法と油圧式（ハイドロスタティック）による簡易な傾倒機能で荷卸しを容易にします。標準装備は電動始動のHONDAエンジンと、最大210 barを供給するギアポンプです。

安全性と駆動システム

• 2つのオーバーセンターバルブ: 荷重下での下降時の過速を防ぎ、不整地での駐車時の安定性を確保します。
• ローラーバランスシステム: 片側4個（固定2、揺動2）の支持ローラーにより、履帯が障害物を安全に越えることが可能です。（500および600は片側3個の固定ローラー）
• HONDAエンジン: 標準で電動始動を採用し、現場での始動が容易です。
• 油圧システム: 最大210 barを供給するギアポンプを搭載。過酷な運転でも油温は安全範囲内に保たれ、ラジエーターは不要です。
• 履帯・テンショナー: テンショナーのリカバリースプリングが衝撃を軽減し、履帯や駆動部の保護に寄与します。長い履帯ベースと複数の支持ローラーで傾斜地や荒れ地（最大30%）での運搬が可能です。
• アンダーキャリッジ: 低重心設計のシャーシ（炭素鋼、最小厚さ5 mm）、地上高160 mm、輸送用吊りフックを装備しています。
• オペレータープラットフォーム: 大型の滑り止め付折りたたみ式プラットフォーム、振動低減機構を備え、輸送時の収納性を向上させます。
• PUMA 600およびPUMA 800は二速変速を採用し、現場での移動を高速化できます。各種アタッチメントはワンタッチカップリングで装着可能、補助スタンドが標準供給され迅速な交換を支援します。

技術仕様（表）
Model | 500 | 600 | 800
Engine | HONDA GX 200 | HONDA GX 270 | HONDA GX 390
Engine power (kW / rpm) | 4.1 / 3600 | 6.6 / 3600 | 9.5 / 3600
Fuel tank capacity (L) | 3.1 | 5.3 | 10
Oil tank (L) | 14 | 14 | 20
Starting system | Manual | Electric | Electric
Transmission | Hydrostatic | Hydrostatic | Hydrostatic
Hydraulic motors | Orbital | Orbital | Orbital
Travel speed (km/h) | 1 speed — 2.0 / 3.6 | 2 speeds — 2.5 / 3.5 | 2 speeds — 2.5 / 3.5
Operating load | 500 kg on flat ground — 350 kg on slope | 600 kg on flat ground — 350 kg on slope | 800 kg on flat ground — 600 kg on slope
Skip capacity (m³) | 0.21 | 0.21 | 0.32
Maximum gradient | 30% | 30% | 30% (17°)
Track dimensions (mm) | 180 × 60 × 38 | 180 × 60 × 38 | 200 × 72 × 40
Track tension adjustment | Semi-automatic spring tensioning system (applies to all models)
Packaging dimensions (cm) | 80 × 160 × 135 | 80 × 160 × 135 | 80 × 200 × 165
Weight with packaging (kg) | 425 | 485 | 750

仕様 / 技術データ

• Model: PUMA 800
• Engine: HONDA GX 390 (PUMA 800)
• Engine power: 9.5 kW @ 3600 rpm (PUMA 800)
• Fuel tank capacity: 10 L (PUMA 800)
• Oil tank capacity: 20 L (PUMA 800)
• Starting system: Electric (PUMA 800)
• Transmission: Hydrostatic
• Hydraulic pump pressure: up to 210 bar
• Hydraulic motors: Orbital
• Travel speed (PUMA 800): 2 speeds — 2.5 / 3.5 km/h
• Operating load (PUMA 800): 800 kg on flat ground — 600 kg on slope
• Skip capacity (PUMA 800): 0.32 m³
• Maximum gradient: 30% (17°)
• Track dimensions (PUMA 800): 200 × 72 × 40 mm
• Ground clearance: 160 mm
• Chassis material: carbon steel, min. 5 mm thickness
• Platform: large, non-slip, foldable, vibration-damping
