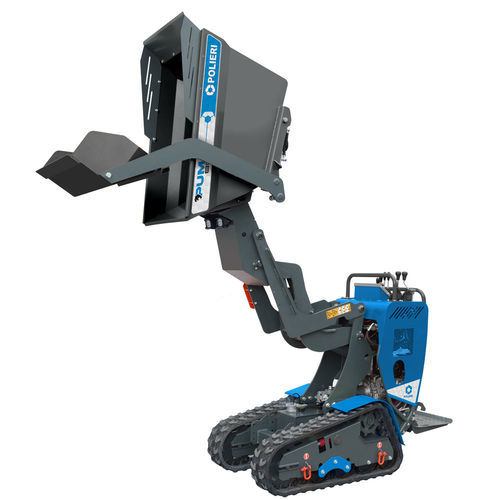

クローラー式小型ダンプカー PUMA 800

ガソリン内燃機関式ガソリンエンジン

概要
自走式スコップ付きの高位フロント排出型ダンパー。PUMAミニダンパーは、狭隘現場での建設・改修作業向けに設計されたコンパクトなクローラ運搬機です。小型の外形により狭い作業場所での運用が可能で、油圧式の傾倒機能と高いフロント排出により積載物の排出が容易です。電動始動のHONDAエンジンと最大210 barの歯車ポンプを標準装備しています。

主な特長
2つの保持弁
保持弁は荷下げ時の速度増加を防ぎ、不整地での駐機時にも安定性を確保することで安全性を向上します。

ローラーバランスシステム
PUMA 800の走行部は片側4個（固定2、揺動2）のローラーで支持され、大きな障害物を安全に乗り越えられます。500／600モデルは片側3個の固定ローラー装備です。

HONDAエンジン
標準で電動始動を備え、確実な始動と現場稼働時間の安定化に貢献します。

油圧システム
最大210 barの高性能歯車ポンプを搭載。過酷な作業条件下でも油温を安全域に保つよう設計されており、外部ラジエーターは不要です。

クローラ・テンショナー
テンションシステムのリカバリースプリングは衝撃やトラック・駆動部の損傷を防ぎます。長いトラックベースと複数の支持ローラーにより、傾斜最大30%の荒れた地形でも荷重を扱えます。

アンダーカリッジ
重心を低く設計したシャーシで、あらゆる地形での安定性を確保。材質は炭素鋼（最小厚5 mm）、最低地上高160 mm、輸送用吊りフックを装備しています。

操作者プラットフォーム
大型の滑り止め折りたたみ式プラットフォームを標準装備し、防振システムにより操作者の快適性と保管時の省スペース性を両立します。

多用途性とアタッチメント
PUMA 600および800は二速の油圧トランスミッションを備え、現場での移動が速く、多様なアタッチメントをクイックカップリングと標準スタンドで素早く交換可能です。

技術仕様（表）
Model | 500 | 600 | 800
Engine | HONDA GX 200 | HONDA GX 270 | HONDA GX 390
Engine power (kW / rpm) | 4.1 / 3600 | 6.6 / 3600 | 9.5 / 3600
Fuel tank capacity (L) | 3.1 | 5.3 | 10
Oil tank (L) | 14 | 14 | 20
Starting system | Manual | Electric | Electric
Transmission | Hydrostatic | Hydrostatic | Hydrostatic
Hydraulic motors | Orbital | Orbital | Orbital
Travel speed (km/h) | 1 speed — 2.0 / 3.6 | 2 speeds — 2.5 / 3.5 | 2 speeds — 2.5 / 3.5
Operating load | 500 kg on flat ground — 350 kg on slope | 600 kg on flat ground — 350 kg on slope | 800 kg on flat ground — 600 kg on slope
Skip capacity (m³) | 0.21 | 0.21 | 0.32
Maximum gradient | 30% | 30% | 30% (17°)
Track dimensions (mm) | 180 × 60 × 38 | 180 × 60 × 38 | 200 × 72 × 40
Track tension adjustment | Semi-automatic spring tensioning system (applies to all models)
Packaging dimensions (cm) | 80 × 160 × 135 | 80 × 160 × 135 | 80 × 200 × 165
Weight with packaging (kg) | 425 | 485 | 750

仕様 / 技術データ

• モデル: PUMA 800
• エンジン: HONDA GX 390
• 出力: 9.5 kW / 3600 rpm
• 燃料タンク容量: 10 L
• オイルタンク: 20 L
• 始動方式: 電動
• トランスミッション: 油圧式、2速 — 2.5 / 3.5 km/h
• 油圧システム: 歯車ポンプ 最大210 bar
• 油圧モーター: オービタル
• 作業荷重: 平坦地 800 kg — 斜面 600 kg
• ダンプ容量: 0.32 m³
• 最大傾斜: 30% (17°)
• クローラ寸法: 200 × 72 × 40 mm
• クローラ張力調整: 半自動スプリングテンションシステム
• アンダーカリッジ: 炭素鋼 (最小5 mm)、地上高160 mm、吊りフック装備
• 梱包寸法: 80 × 200 × 165 cm
• 梱包時重量: 750 kg
