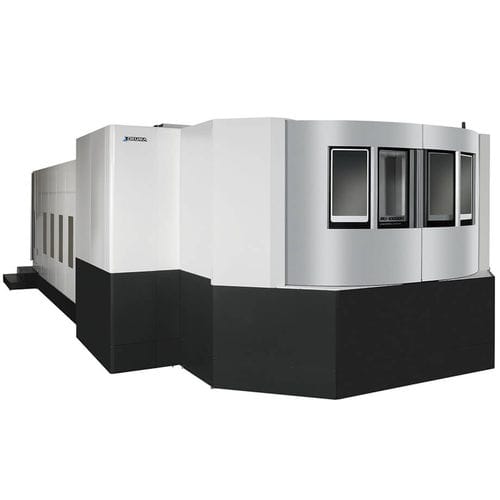

5軸マシニングセンタ MU-10000H横型高剛性生産用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- その他の特徴
- 高剛性, 生産用
- X軸移動距離
1,550 mm
(61.02 in)- Y軸移動距離
1,600 mm
(62.99 in)- Z軸移動距離
1,650 mm
(64.96 in)- 回転速度
最大: 12,000 rpm
(75,398 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 出力
37 kW, 45 kW
(50.31 hp, 61.18 hp)- 最大テーブル積載量
2,500 kg
(5,512 lb)
詳細
曲げ、ねじれに強い理想的なリブレイアウト
スムーズで強力、高い精度の軸駆動
X・Y・Z軸に高精度なダブルボールネジを採用
A・B軸はダブルモータ駆動
熱変位を制御して高精度加工
X・Y・Z軸ボールネジ冷却、モータベース冷却
A・B軸駆動部冷却
大物加工の高速・高精度を支えるトラニオンテーブル
旋回範囲
A軸（テーブルスイング）
+35～-115度
B軸（パレット回転）
360度
最大加工物
加工物最大振り回し径
ø1,500mm
加工物最大高さ
1,175mm
加工物最大質量
2,500kg
パレットの大きさ
1,000×1,000mm
軸移動量
X：1,550mm
Y：1,600mm
Z：1,650mm
