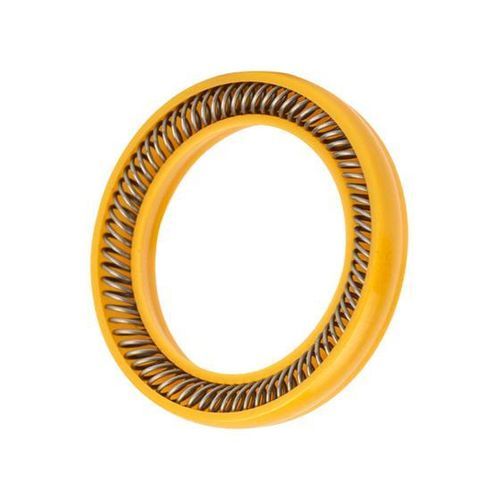

補償気密リング APS

精密ピストンロッド用

概要
Advanced Pitch Spring（APS）設計により、これらのスプリング励起シールは動的用途での摩擦を低減します。傾斜コイル（アドバンストピッチスプリング）で駆動されるポリマージャケットを備え、非常に小さい直径と断面を特徴としながら、ハードウェアのずれ、偏心、シール摩耗を補償します。

主な特長

• ポリマージャケットを励起するAdvanced Pitch Spring（APS）設計（傾斜コイル）
• 動的用途での摩擦を低減
• 精密機器に適した非常に小さい直径と断面
• ハードウェアのずれ、偏心、シール摩耗を補償
• 高要求の機器向けに精密フィットを実現

代表的な用途

• マイクロ外科用ツール
• ライフサイエンス用シール（HPLC / UHPLC機器）
• 外科機器および歯科用ツール
• 分析機器・医療機器における精密往復ポンプおよびピストン/ロッドシール

材料とオプション

• ポリマージャケット（各種エンジニアリングポリマーを選択可能）
• 金属スプリング：アドバンストピッチ／傾斜コイル形状
• 用途および機器要件によりPFASフリー*仕様での製造が可能
• サポート資料：Spring-Energized Sealsハンドブック（ダウンロード）および小径シールの取り付け動画を提供

PFASに関する注意
*ここでの「PFASフリー」は、製品配合に意図的なPFAS材料の添加がないことを意味しますが、環境中の広範な存在により微量残留の可能性を排除するものではありません。

技術仕様

• 呼称：APS（Advanced Pitch Spring）励起ジオメトリ
• シール要素：金属スプリングを包むポリマージャケット
• スプリングタイプ：傾斜コイル／アドバンストピッチスプリング
• 主な機能：低摩擦の動的シーリング（ロッド／ピストン／フェイス用途）
• サイズ：非常に小さい直径と小断面（マイクロ外科および分析機器に適合）
• 性能上の利点：ずれや偏心を補償し、摩耗時にもシール力を維持
• 適合性：材料選定により精密用途から低温〜高圧まで対応可能
• ドキュメント：Spring-Energized Sealsハンドブック（USおよびEU版）
• 取り付けサポート：小径スプリング励起シール向けの専用取り付け動画
