ばね式シール材

ポリマーエラストマーU字型

製品概要

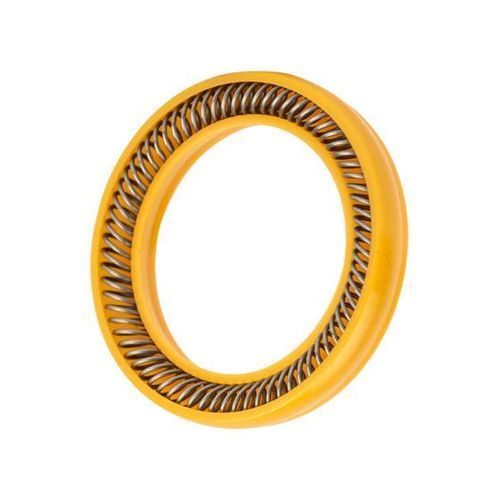

Omniseal® のスプリング式（ばね式）シールは、ポリマージャケットと耐食性金属のエナジャイザスプリングの2つの精密部品で構成されます。従来のエラストマーシールや硬質金属ガスケットと比較して、過酷な環境でも長期的なシール性能を発揮します。設計されたスプリング形状はリボン/ヘリカル、カンチレバー（Vスプリング）、U字、高度なピッチ/コイル設計を含みます。

用途

• 宇宙
• 航空
• ライフサイエンス / 医療機器
• エネルギー：脱炭素（例：水素、炭素回収）
• エネルギー：石油・ガス（上流/中流/下流）
• 産業（ポンプ、バルブ、一般産業）
• 半導体
• 原子力・科学研究
• その他の産業（ハビタット、一般向け等）

材料
ジャケットは、特定のシーリング要件に合わせて配合された高性能ポリマーレジンから製造されます。Omniseal® は独自配合、PFAS-Free* ジャケット材料、Meldin® のポリイミド／熱可塑性材料を使用します。社内で500以上の配合が、耐薬品性、熱・摩擦特性、ドライランニング能力などに対応するために開発されています。

スプリング
エナジャイザスプリングはジャケットに恒久的な弾性を与え、摩耗やハードウェアのずれ・偏心を補正します。スプリング荷重は、動的用途で摩擦を最小化するよう、または低温シールで高荷重を与えるよう設計可能です。スプリング材料は300系ステンレス、17-7 PH、Elgiloy®、Hastelloy®、Inconel® 等の耐食性合金を使用します。典型的形状：リボン/ヘリカル、カンチレバー（V）、U字、ピッチ/コイルの高度設計。

製品ファミリー / 一般的な設計

• 103A — 静的および低速用途向けのリボンまたはヘリカルスプリング設計；高圧かつ低温での優れた漏れ制御。
• 400A — 動的用途向けのカンチレバーV形状；中程度の圧力・温度での摩擦と漏れ制御のバランスが良い；ボールバルブや強烈な化学/硫黄環境で使用。
• APS — 動的用途で摩擦を最小化するための高度なピッチ/コイル設計；ライフサイエンスや医療機器などの小断面での小型化に適合。
• RACO® — 極端な面シーリング、低温流体、高真空向けのU字スプリング設計；長期宇宙用途で実績のあるヘビーデューティ設計。

利用可能な資料
製造元は、スプリング式シールの包括的ハンドブック（米国・EU向け英語版）と製品ビデオ（起源/歴史、取付工具、衛星スラスタ適用）を提供し、選定・取付けを支援します。

技術仕様

• 温度範囲：-268°C～+316°C（-450°F～+600°F）
• 圧力能力：真空～50,000 psi（3448 bar）
• 最大動作速度：最大 1 m/s
• 締付荷重（スプリング）：1～11 N/mm
• 利用可能な直径：5 mm～3000 mm
• 表面仕上げ推奨：Ra < 16 µin；重要箇所は Ra < 8 µin
• ジャケット材料：独自の高性能ポリマー、PFAS-Free* 化合物、Meldin® ポリイミドおよびエンジニアド熱可塑性（PPS、PEEK、PAI）
• スプリング材料：300系ステンレス、17-7 PH、Elgiloy®、Hastelloy®、Inconel®
• 代表的形状：リボン/ヘリカル、カンチレバー（V）、U字、ピッチ/コイルの高度設計
• 対応用途：静的・動的シール、低温、耐高温、耐高圧、低摩擦/ドライラン、化学・硫化環境
