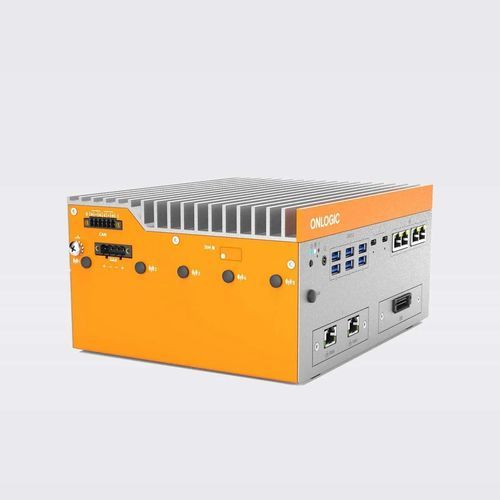

EDGEPC Helix 523

box型ラックマウントVESAマウント

製品概要
Helix 523 は、モジュール式拡張と柔軟な I/O を必要とする過酷なエッジ環境向けに設計されたファンレス産業用コンピューターです。Intel® Core™ Ultra プロセッサと、前面アクセス可能な 2 つの ModBay スロットを組み合わせ、用途に応じた接続性を提供します。

主な特長

• ModBay デュアル拡張により 1 GbE/10 GbE、PoE、M12、USB、シリアルなどを追加可能
• エッジ AI に対応する Intel Core Ultra プロセッサ
• 前面 I/O：4x 2.5 GbE、6x USB 3.2 Gen2 Type A、2x Thunderbolt 4 (USB-C)

Intel Core Ultra のパフォーマンス
Helix 523 は Intel Core Ultra（Series 1、Series 2 は今後対応予定）を採用し、エッジでの AI 処理に最適化されています。最大 96 GB の DDR5（5600 MT/s）、M.2 ストレージ（PCIe Gen4 / SATA）をサポートし、選択した CPU により Intel vPro 対応のリモート管理や AMT が利用可能です。

産業環境向け設計
ファンレス構造と省スペースな低プロファイル筐体により、DIN、壁面、VESA、ラック取り付けが可能で、狭小スペースにも適応します。EMC/安全規格に準拠し、産業、医療、車載、鉄道、海洋用途での認証取得が可能です。動作温度：0〜50°C。

ModBay による高い I/O 可用性
前面の 2 つの ModBay スロットで 10 GbE、RJ45 PoE、M12 LAN/PoE、COM、CAN、DIO、USB などをモジュール追加できます。前面は 4x 2.5 GbE、6x USB 3.2 Gen2 Type A、2x Thunderbolt 4 を装備し、側面/背面は DisplayPort や追加の COM/CAN/DIO を提供します。

技術概要

• モデル：Helix 523
• ブランド：OnLogic
• ハードウェアライン：Industrial（ファンレス）
• プロセッサファミリ：Intel Core Ultra（Meteor Lake / Arrow Lake）
• CPU オプション：Core Ultra 5 125H、135H；Core Ultra 7 165H
• メモリ：DDR5 最大 96 GB、5600 MT/s、デュアルチャネル
• 前面 I/O：6x USB 3.2 Gen2 Type A、2x Thunderbolt 4、4x 2.5 GbE、オーディオ、電源ボタン
• 背面/オプション I/O：最大 4x COM、CAN、DIO、2x DisplayPort
• 拡張：1x M.2 2280 M-Key（PCIe Gen4 x4）、1x M.2 B-Key、2x 前面 ModBay スロット
• ストレージ：M.2 2242/60/80 B-key と M-key のサポート
• 接続性：オプションで 4G LTE、Wi‑Fi、Bluetooth
• セキュリティ/管理：TPM 2.0（Infineon SLB9672）、Intel vPro オプション
• 外形寸法：106 x 177 x 225 mm；重量：3.58 kg
• 電源：19–24 V DC（4 ピン端子ブロック）
• 動作温度：0–50 °C
• 認証：CE、FCC、UL/cULus、UKCA、RoHS、WEEE、関連 EMC/産業規格

注意
LAN コントローラーや I/O 構成は CPU と ModBay モジュールにより異なります。機能や地域の認証は構成や国により異なります。

仕様

• モデル：Helix 523
• ブランド：OnLogic
• ライン：Industrial（ファンレス）
• プロセッサ：Intel® Core™ Ultra（SKU に依存）
• メモリ：DDR5 最大 96 GB
• ストレージ：M.2 PCIe Gen4 および SATA オプション
• 前面 I/O：USB、Thunderbolt、2.5GbE LAN
• 拡張：デュアル ModBay、M.2 スロット
• 電源入力：19–24 V DC（4 ピン端子ブロック）
• 取付：DIN、壁面、VESA、ラック
