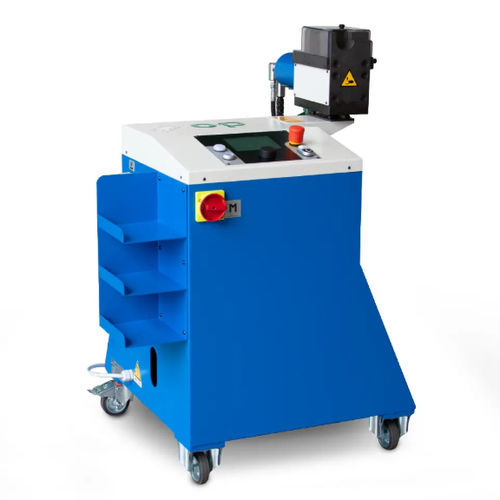

プリアセンブリ用パイプフレア機 UNISPEED USFL 24/37 ES 6/18

概要
UNISPEED USFL 24/37 ES 6/18 は、DIN2353 圧着リングのプレアッセンブリを行い、オプションのフレアブロックを追加することで、直径最大18 mm、板厚最大2 mm の油圧用硬鋼管の37°フレア加工も行える機種です。シリンダーが本体構造に組み込まれていない（特許出願中）ため作業スペースが広く、短い直線部を持つ成形管や複合管などの加工に適しています。パラメータ入力とレシピ保存が可能なタッチスクリーン式電子制御を搭載しています。フレア工具は UNI ISO 8434-2 および DIN 3949 に準拠して供給されます。

注意
製品仕様は予告なく変更される場合があります。

主な特長

• 37° フレア — 6 - 18 x 2 mm (1/4" - 5/8" x 0.08")
• プレアッセンブリ 24° — 6 - 18 x 2 mm
• 使用材料 — AISI 316 Ti、ST 37.4
• オイル無重量 — 132 kg (291 lbs)
• 外形寸法 (L x W x H) — 808 x 798 x 1075 mm (31.8" x 31.4" x 42.3")
• 標準電圧 — 400 V 50 Hz 3相
• モーター出力 — 0.75 kW (1 Hp)
• オイル（別売）— 13 L
• タッチスクリーン電子制御 — 標準搭載

オプション

• 電動ペダル — オプション
• 37° フレアブロック 6-18 mm — オプション
• ツールホルダー 6-18 mm — オプション
• 特殊電圧 — オプション

仕様 / 技術データ

• 用途: DIN2353 リングのプレアッセンブリ；追加フレアブロックによる 37° フレア加工
• フレア対応径: 6 - 18 x 2 mm
• プレアッセンブリ対応径: 6 - 18 x 2 mm
• 準拠規格: UNI ISO 8434-2、DIN 3949
• 本体材料: AISI 316 Ti、ST 37.4
• 重量（オイルなし）: 132 kg
• 寸法 (L x W x H): 808 x 798 x 1075 mm
• 標準電圧: 400 V 50 Hz 3相
• モーター出力: 0.75 kW (1 Hp)
• オイル容量（別売）: 13 L
• 制御: パラメータ入力とレシピ保存が可能なタッチスクリーン電子制御
• 設計注記: シリンダーが本体構造に統合されていない（特許出願中）ため作業スペースが広く、短い直線部を持つ管の加工に適する
