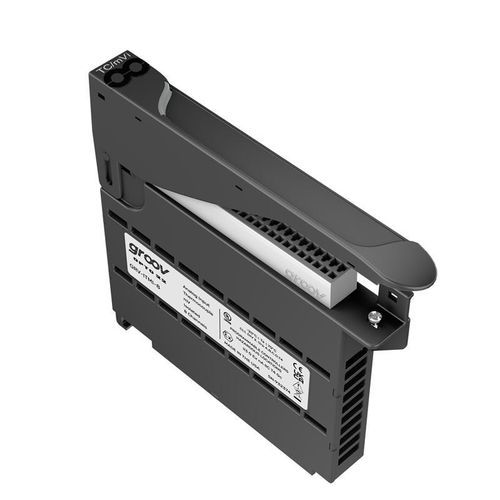

アナログ入力モジュール GRV-ITMI-88チャンネルアナログ入力8EPIC
お気に入りに追加する
商品比較に追加する
特徴
- 信号タイプ
- アナログ
- 入力数/出力数
- 8チャンネル, アナログ入力8
- バス規格
- EPIC
- 応用
- 電圧, 熱電対用, 温度測定用
- その他の特徴
- 設定可能
詳細
概要
主な特長
技術仕様
適合性と互換性
- GRV-ITMI-8 は groov EPIC システム用のアナログ入力モジュールで、熱電対またはミリボルト（mV）信号を受け入れ、チャネル間絶縁を提供して産業用の高精度測定に対応します。
主な特長
- 熱電対（ITS90：B、E、J、K、N、R、S、T）または選択可能な mV 範囲に設定できる、8 系統の独立入力チャネル（個別設定可能）。
- チャネル間絶縁（チャネル間に共通接続なし）により、接地センサの使用や干渉低減が可能。
- 選択可能な mV 範囲：±1200 mV、±600 mV、±300 mV、±150 mV、±75 mV、±50 mV、±25 mV。
- モジュール状態 LED とタッチパッドにより、groov EPIC プロセッサ上でモジュール情報と配線図を表示。
- 認証：UL/cUL、ATEX、低電圧指令、EMC CE、UKCA；工場出荷時検査済み、ほとんどのモジュールは生涯保証。
技術仕様
- チャネル数：8
- 入力タイプ：熱電対（B、E、J、K、N、R、S、T）またはミリボルト（mV）
- mV 入力範囲：±1200.0 mV、±600.0 mV、±300.0 mV、±150.0 mV、±75.0 mV、±50.0 mV、±25.0 mV
- オーバーレンジ限界（±10%）：±1320.0 mV、±660.0 mV、±330.0 mV、±165.0 mV、±82.5 mV、±55.0 mV、±27.5 mV
- 分解能：mV 範囲 / 1,048,576（20 ビット）
- 精度（mV 範囲）：レンジの 0.1%（例：±1200 µV、±600 µV、±300 µV、±150 µV、±75 µV、±50 µV）
- 熱電対精度（デフォルト / ユーザー校正 / 分解能）：B：5.0 °C / 3.0 °C @250 °C / 0.05 °C；E：2.0 °C / 0.5 °C @0 °C / 0.05 °C；J：2.0 °C / 0.5 °C @0 °C / 0.05 °C；K：2.0 °C / 0.5 °C @0 °C / 0.05 °C；N：3.0 °C / 0.8 °C @0 °C / 0.05 °C；R：5.0 °C / 2.5 °C @250 °C / 0.05 °C；S：5.0 °C / 3.0 °C @250 °C / 0.05 °C；T：3.0 °C / 0.5 °C @0 °C / 0.05 °C
- 冷接点補償：自動
- アナログハードウェアフィルタ：-3 dB @ 14 Hz；-25 dB @ 60 Hz
- ソフトウェアフィルタ：単純移動平均（SMA）および加重平均；SMA ウィンドウは 1–32 読み取り（拡張設定あり）で設定可能
- データ更新時間：mV 範囲 = 100 ms；T/C 範囲 = 200 ms
- ステップ応答時間：16.5 ms × SMA 値（例：32 SMA の場合 0.53 s；デフォルト SMA = 8）
- コモンモード除去：> -120 dB
- 入力抵抗：100 MΩ
- 品質表示：レンジ外、熱電対断線
- 絶縁（フィールド対ロジック）：300 V 動作、1500 V 過渡（1 分）
- 絶縁（チャネル間）：300 V 動作、1500 V 過渡（1 分）
- シャーシ消費電力：1.4 W
- 動作温度：-20 °C〜+70 °C；保管温度：-40 °C〜+85 °C；相対湿度（結露なきこと）：5–95%
- 配線サイズ：28–14 AWG；被覆剥ぎ長：8–9 mm；コネクタねじトルク：2.5 in-lb (0.28 N·m)；固定ねじトルク：3.5 in-lb (0.4 N·m)
- MTBF（25 °C）：1.2 Mhrs
適合性と互換性
- 最小 groov EPIC ファームウェア：1.0.0
- 最小 PAC Project バージョン：10.0000
- 最小 CODESYS ライブラリパッケージ：1.0.0.0
- 認証：UL/cUL（Class 1, Div 2）、CE（ATEX カテゴリ 3、ゾーン 2）、RoHS、DFARS、CB Scheme、UKCA
- 保証：ほとんどのモジュールに対して生涯保証；出荷前に工場でテスト済み
