アナログ入力モジュール GRV-IV-24

入出力24アナログ式信号変換器電圧

概要

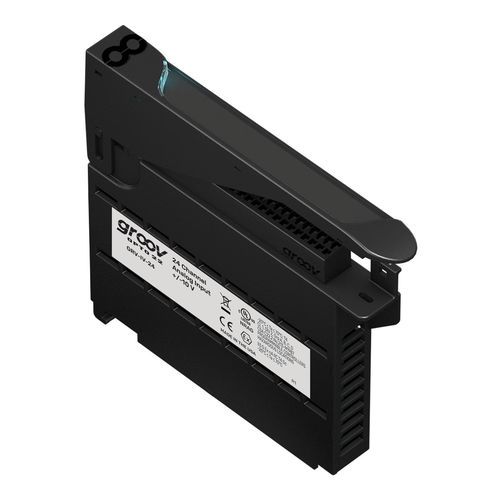

GRV-IV-24 は groov EPIC® システム用のアナログ電圧入力モジュールで、複数の選択可能な電圧レンジにわたり高分解能の計測を提供します。groov EPIC シャーシに実装し、複数チャネルおよび柔軟な入力レンジを必要とする産業用の監視・制御用途に適しています。

設定可能な入力レンジ

• ±160.0 V DC
• ±80.0 V DC
• ±40.0 V DC
• ±20.0 V DC
• ±10.0 V DC
• ±5.0 V DC
• ±2.5 V DC
• ±1.25 V DC

主な特長と機能

• groov EPIC® システム用に設計：GRV-EPIC-PR1 プロセッサや他の I/O モジュールとともに groov EPIC シャーシに取り付け。
• 24 入力チャネル。各チャネルは上記の8つのレンジのいずれかに設定可能。全チャネルは共通基準端子を共有。
• モジュールカバーに状態表示 LED とタッチパッドを搭載。タッチにより groov EPIC プロセッサがモジュール情報、仕様、配線図を表示。
• 高分解能：20 ビット（1,048,576 カウント）、精度 ±0.1% フルスケール。
• アナログおよびソフトウェアによるデータフィルタリング：ハードウェアフィルタとソフトウェアの Simple Moving Average（SMA）および Weighted Average；SMA は対応箇所で設定可能。
• 出荷前に工場で2回の試験を実施し、製品は生涯保証で提供。
• 安全・規制対応：UL/cUL 登録；ATEX、低電圧指令、EMC（CE）、RoHS、UKCA に準拠。
• OEM、機械設計、プロセス制御、電力・エネルギー監視、予知保全、遠隔設置（上下水道、石油・ガス）、SCADA、IIoT アプリケーションに適合。

技術仕様

• 型式（商品名）：GRV-IV-24
• 製造元 / ブランド：Opto 22
• チャネル数：24
• 分解能：レンジ / 1,048,576（20 ビット）
• 精度：±0.1% フルスケール
• 入力インピーダンス（定格）：9.7 MΩ
• 入力フィルタ（アナログ）：-3 dB @ 46 Hz
• アナログデータフィルタ（ハードウェア）：-3 dB @ 2.4 Hz；-25 dB @ 60 Hz
• ソフトウェアデータフィルタ：Simple Moving Average（SMA）および Weighted Average（SMA：1〜32 読み取り、対応する場合は最大 4096）
• データ更新時間：450 ms
• ステップ入力応答時間：450 ms × SMA 値（例：SMA = 32 のとき 14.4 s；デフォルト SMA = 4）
• コモンモード除去比：> -120 dB
• 最大耐入力電圧：300 V
• 最大動作コモンモード電圧：250 V
• アイソレーション（フィールド〜ロジック）：定格 300 V、過渡 1500 V（1 分）
• チャネル間アイソレーション：チャネル群 0–11 と群 12–23 間で 300 V（チャネル単位の絶縁はなし）
• シャーシ消費電力：1.0 W
• 電線サイズ：AWG 28–14
• 皮むき長さ：0.315–0.354 in（8–9 mm）
• 締め付けトルク、コネクタネジ：2.5 in-lb（0.28 N·m）
• 締め付けトルク、ホールドダウンネジ：3.5 in-lb（0.4 N·m）
• 動作温度：-20 °C ～ +70 °C
• 保管温度：-40 °C ～ +85 °C
• 相対湿度（結露なきこと）：5–95%
• MTBF（最小、25 °C）：1.2 Mhrs
• 必要最小 groov EPIC ファームウェアバージョン：1.0.0
• 必要最小 PAC Project バージョン：10.0000
• 必要最小 CODESYS ライブラリパッケージ：1.0.0.0
• 認証：UL/cUL (Class 1, Div 2)；CE：ATEX (Category 3, Zone 2) および RoHS；DFARS；CB Scheme；UKCA
• 保証：生涯保証
