真ちゅう製ケーブルグランド UAG
ニッケル真鍮製アルミニウム製ステンレススチール製

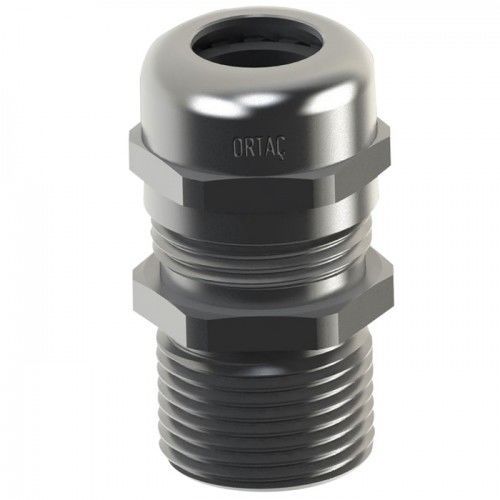

真ちゅう製ケーブルグランド - UAG - ORTAC - ニッケル真鍮製 / アルミニウム製 / ステンレススチール製

真ちゅう製ケーブルグランド - UAG - ORTAC - ニッケル真鍮製 / アルミニウム製 / ステンレススチール製 - 画像 - 2

お気に入りに追加する

商品比較に追加する

ORTACのサイトについての詳しい情報

特徴

素材

ニッケル真鍮製, 真ちゅう製, ステンレススチール製, アルミニウム製

保護レベル

防爆, 防水・防塵性能, IP68, 危険な場所用

その他の特徴

メートル, 非装甲ケーブル用, ねじ込み

管径

最少: 3 mm
(0.12 in)

最大: 70 mm
(2.76 in)

ねじ山径

最少: 12 mm
(0.47 in)

最大: 90 mm
(3.54 in)

締め付け範囲

最少: 3 mm
(0.1 in)

最大: 70 mm
(2.8 in)

差動温度

最少: -60 °C
(-76 °F)

最大: 180 °C
(356 °F)

詳細

製品
Merapi Series 非装甲防爆ケーブルグランド UAG。寸法は M12 から M90、保護等級 IP68、危険箇所での使用に適しています。

主な仕様

タイプ: UAG（非装甲）単一圧縮式グランド
保護コード: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
ATEX 証明書: IEP 14 ATEX 0217U（UAG シリーズ）
材質: MS58 黄銅（オプションでニッケルめっき）、ステンレス鋼 AISI 303 / AISI 316L、アルミニウム
規格: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
防護等級: IP68
シール材と温度範囲: NBR（-30 °C〜+120 °C）、ネオプレン（-40 °C〜+100 °C）、シリコーン（-60 °C〜+180 °C）、TPE/V（-30 °C〜+100 °C）
適用領域: Zone 1, Zone 2, Zone 21, Zone 22；ガス群 IIA, IIB, IIC
ケーブル種類: 非装甲

技術データ（サイズ & コード）
Exd シリーズ:

M12 | コード UAGXX/12/X | ネジ M12x1.5 | AG 3/8 in | GL min.: 15 mm | クランプ範囲: 3–6.5 mm | レンチ B: 14 | C: 14
M16 | コード UAGXX/16/X | ネジ M16x1.5 | AG 3/8 in | GL min.: 15 mm | クランプ範囲: 4–8 mm | レンチ B: 18 | C: 17
M20 | コード UAGXX/20/X | ネジ M20x1.5 | AG 1/2 in | GL min.: 15 mm | クランプ範囲: 6–12 mm | レンチ B: 22 | C: 22
M25s | コード UAGXX/25s/X | ネジ M25x1.5 | AG 3/4 in | GL min.: 15 mm | クランプ範囲: 10–14 mm | レンチ B: 27 | C: 24
M25 | コード UAGXX/25/X | ネジ M25x1.5 | AG 3/4 in | GL min.: 15 mm | クランプ範囲: 13–18 mm | レンチ B: 30 | C: 30
M32 | コード UAGXX/32/X | ネジ M32x1.5 | AG 1 in | GL min.: 15 mm | クランプ範囲: 13–18 mm | レンチ B: 34 | C: 30
M40 | コード UAGXX/40/X | ネジ M40x1.5 | AG 1 1/4 in | GL min.: 15 mm | クランプ範囲: 18–25 mm | レンチ B: 43 | C: 40
M50 | コード UAGXX/50/X | ネジ M50x1.5 | AG 1 1/2 in | GL min.: 15 mm | クランプ範囲: 22–32 mm | レンチ B: 55 | C: 50
M63s | コード UAGXX/63s/X | ネジ M63x1.5 | AG 2 in | GL min.: 15 mm | クランプ範囲: 33–44 mm | レンチ B: 68 | C: 64
M63 | コード UAGXX/63/X | ネジ M63x1.5 | AG 2 in | GL min.: 15 mm | クランプ範囲: 45–50 mm | レンチ B: 70 | C: 75
M75s | コード UAGXX/75s/X | ネジ M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | クランプ範囲: 45–55 mm | レンチ B: 85 | C: 75
M75 | コード UAGXX/75/X | ネジ M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | クランプ範囲: 50–63 mm | レンチ B: 90 | C: 90
M80 | コード UAGXX/80/X | ネジ M80x2.0 | AG 3 in | GL min.: 20 mm | クランプ範囲: 50–63 mm | レンチ B: 90 | C: 90
M90 | コード UAGXX/90/X | ネジ M90x2.0 | AG 3 in | GL min.: 20 mm | クランプ範囲: 60–70 mm | レンチ B: 100 | C: 100

Exe シリーズ（選択行）:

M12 | コード EUAGXX/12/X | ネジ M12x1.5 | AG 3/8 in | GL min.: 6 mm | クランプ範囲: 3–6.5 mm | レンチ B: 14 | C: 14
M16 | コード EUAGXX/16/X | ネジ M16x1.5 | AG 3/8 in | GL min.: 7 mm | クランプ範囲: 4–8 mm | レンチ B: 18 | C: 17
M20 | コード EUAGXX/20/X | ネジ M20x1.5 | AG 1/2 in | GL min.: 8 mm | クランプ範囲: 6–12 mm | レンチ B: 22 | C: 22
M25s | コード EUAGXX/25s/X | ネジ M25x1.5 | AG 3/4 in | GL min.: 8 mm | クランプ範囲: 10–14 mm | レンチ B: 27 | C: 24
M25 | コード EUAGXX/25/X | ネジ M25x1.5 | AG 3/4 in | GL min.: 8 mm | クランプ範囲: 13–18 mm | レンチ B: 30 | C: 30
M32 | コード EUAGXX/32/X | ネジ M32x1.5 | AG 1 in | GL min.: 9 mm | クランプ範囲: 13–18 mm | レンチ B: 34 | C: 30
M40 | コード EUAGXX/40/X | ネジ M40x1.5 | AG 1 1/4 in | GL min.: 9 mm | クランプ範囲: 18–25 mm | レンチ B: 43 | C: 40
M50 | コード EUAGXX/50/X | ネジ M50x1.5 | AG 1 1/2 in | GL min.: 9 mm | クランプ範囲: 22–32 mm | レンチ B: 55 | C: 50
M63s | コード EUAGXX/63s/X | ネジ M63x1.5 | AG 2 in | GL min.: 14 mm | クランプ範囲: 33–44 mm | レンチ B: 68 | C: 64
M63 | コード EUAGXX/63/X | ネジ M63x1.5 | AG 2 in | GL min.: 15 mm | クランプ範囲: 45–50 mm | レンチ B: 70 | C: 75
M75s | コード EUAGXX/75s/X | ネジ M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | クランプ範囲: 45–55 mm | レンチ B: 85 | C: 75
M75 | コード EUAGXX/75/X | ネジ M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | クランプ範囲: 50–63 mm | レンチ B: 90 | C: 90
M80 | コード EUAGXX/80/X | ネジ M80x2.0 | AG 3 in | GL min.: 20 mm | クランプ範囲: 50–63 mm | レンチ B: 90 | C: 90
M90 | コード EUAGXX/90/X | ネジ M90x2.0 | AG 3 in | GL min.: 20 mm | クランプ範囲: 60–70 mm | レンチ B: 100 | C: 100

特徴 / 技術仕様

タイプ: 非装甲用 UAG ケーブルグランド（単一圧縮式）
保護コード: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
ATEX 証明書: IEP 14 ATEX 0217U（UAG シリーズ）
材質: MS58 黄銅（オプションでニッケルめっき）、ステンレス AISI 303 / AISI 316L、アルミ
規格: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
防護等級: IP68
使用可能なシール: NBR、ネオプレン、シリコーン、TPE/V（各温度範囲あり）
対応エリア: Zone 1, Zone 2, Zone 21, Zone 22；ガス群 IIA, IIB, IIC
ケーブル種別: 非装甲
対応サイズ: M12 から M90 まで、上記リストのクランプ範囲およびレンチサイズ
