真ちゅう製ケーブルグランド UNZEN series
ニッケル真鍮製アルミニウム製ステンレススチール製

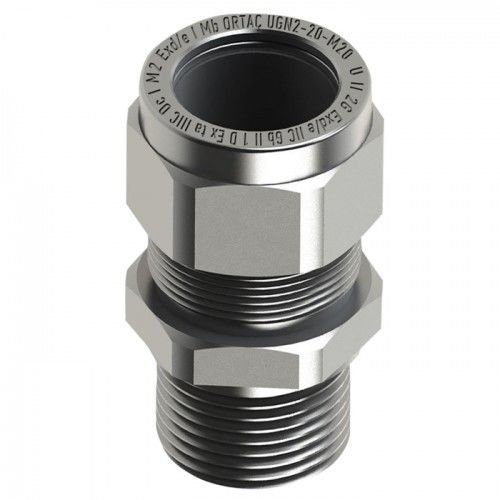

真ちゅう製ケーブルグランド - UNZEN series - ORTAC - ニッケル真鍮製 / アルミニウム製 / ステンレススチール製

真ちゅう製ケーブルグランド - UNZEN series - ORTAC - ニッケル真鍮製 / アルミニウム製 / ステンレススチール製 - 画像 - 2

お気に入りに追加する

商品比較に追加する

ORTACのサイトについての詳しい情報

特徴

素材

ニッケル真鍮製, 真ちゅう製, ステンレススチール製, アルミニウム製

保護レベル

防爆, IP68, 危険な場所用

その他の特徴

NPT, メートル, 非装甲ケーブル用, ねじ込み

管径

最大: 67.9 mm
(2.67 in)

最少: 6.1 mm
(0.24 in)

ねじ山径

最大: 75 mm
(2.95 in)

最少: 16 mm
(0.63 in)

差動温度

最大: 180 °C
(356 °F)

最少: -60 °C
(-76 °F)

詳細

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

製品詳細

タイプ: UAG（非装甲）ケーブルグランド、非装甲ケーブル用
保護記号: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
認証: IEP 14 ATEX 0217U
材質: MS58 真鍮（ニッケルめっき有無） / ステンレス鋼 AISI303 / 316L / アルミニウム
規格: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
保護等級: IP68
温度範囲（シール材による）: NBR -30 °C〜+120 °C；ネオプレン -40 °C〜+100 °C；シリコーン -60 °C〜+180 °C；TPE/V -30 °C〜+100 °C
適用区域: ZONE 1、ZONE 2、ZONE 21、ZONE 22；ガス群: IIA、IIB、IIC
ケーブル種類: 非装甲ケーブル

寸法データ

16 — 製品コード: UGXX/16/X | ネジ: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
20s — 製品コード: UGXX/20s/X | ネジ: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
20 — 製品コード: UGXX/20/X | ネジ: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
25 — 製品コード: UGXX/25/X | ネジ: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
32 — 製品コード: UGXX/32/X | ネジ: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
40 — 製品コード: UGXX/40/X | ネジ: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
50 — 製品コード: UGXX/50/X | ネジ: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
63s — 製品コード: UGXX/63s/X | ネジ: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
63 — 製品コード: UGXX/63/X | ネジ: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
75s — 製品コード: UGXX/75s/X | ネジ: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
75 — 製品コード: UGXX/75/X | ネジ: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm

技術仕様

タイプ: UAG 非装甲用ケーブルグランド
保護コードと認証: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — 認証 IEP 14 ATEX 0217U
材質: MS58 真鍮（ニッケルめっき選択可）、ステンレス鋼 AISI303 / 316L、アルミニウム
規格: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
防護等級: IP68
シール材ごとの温度範囲: NBR -30 °C〜+120 °C; ネオプレン -40 °C〜+100 °C; シリコーン -60 °C〜+180 °C; TPE/V -30 °C〜+100 °C
使用分野: 危険区域 ZONE 1/2/21/22 およびガス群 IIA、IIB、IIC
ケーブル適合性: 非装甲ケーブル。上記のサイズおよび製品コードを参照ください
