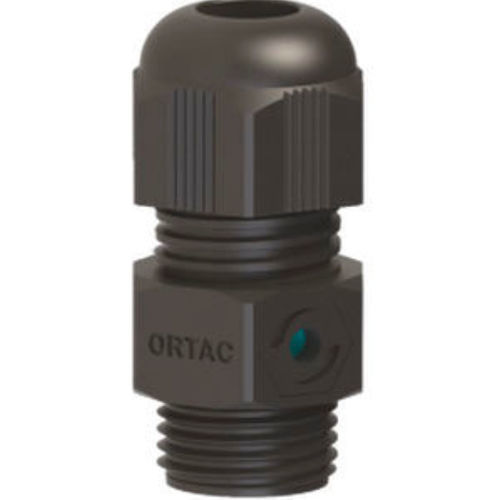

プラスチック製換気グリル OMVGL01

屋外用

製品名
通気グランド（プラスチック） – OMV/OPVシリーズ、Ortac製

材料

• キャップナット: ポリアミド PA6 V2
• シーリングリング: TPV
• 本体: ポリアミド PA6 V2
• Oリング: NBR / EPDM
• 通気部: ナイロン支持のアクリル共重合体（疎水性・疎油性）

保護等級と温度
保護等級: IP68
使用温度範囲: -20 °C ～ +100 °C（標準）/ -40 °C ～ +150 °C（拡張）

接続と規格
接続ねじ: メートルねじ（EN 60423）および PG（DIN 40430）

利点

• 筐体の内外の圧力を均衡化
• 筐体内部の腐食や結露を防止
• ケーブルグランドと通気要素の両方として使用可能
• 内部部品の保護により製品寿命を延長
• 高い気流性能
• 防振保護
• UV耐性はオプションで対応可
• 組立が容易
• ハロゲンフリー
• 高い応力緩和性と化学耐性

用途

• 産業用・電子機器筐体
• 風力・太陽光発電機器
• 照明器具
• 自動車および自動化技術
• 鉄道機器

バリエーション / 代表的な技術データ（抜粋）
M 12 x 1,5 : OMVGL01（ライトグレー）、OMVGB01（ブラック） — H: 29 mm; GL: 8 mm; スパナ: 19 mm; クランプ範囲: 4-6,5 mm; 開孔径: 12,30 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
M 16 x 1,5 : OMVGL02（ライトグレー）、OMVGB02（ブラック） — H: 33 mm; GL: 8 mm; スパナ: 19 mm; クランプ範囲: 4-8 mm; 開孔径: 16,3 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
M 16 x 1,5 : OMVGL03（ライトグレー）、OMVGB03（ブラック） — H: 34 mm; GL: 10 mm; スパナ: 22 mm; クランプ範囲: 5-10 mm; 開孔径: 16,3 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS（ライトグレー/ブラック） — H: 40,5 mm; GL: 10 mm; スパナ: 24 mm; クランプ範囲: 4-9 mm; 開孔径: 20,3 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
PG7 : OPVGL01（ライトグレー）、OPVGB01（ブラック） — H: 29 mm; GL: 8 mm; スパナ: 19 mm; クランプ範囲: 4-8 mm; 開孔径: 13 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; スパナ: 19 mm; クランプ範囲: 4-8 mm; 開孔径: 15,5 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; スパナ: 22 mm; クランプ範囲: 5-10 mm; 開孔径: 19 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS および OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; スパナ: 24 mm; クランプ範囲: 4-9 mm または 6-12 mm; 開孔径: 21 mm; 平均気流: 70 I/H; 浸水耐性: 0,1 bar

仕様 / 技術仕様

• 呼称: 通気グランド – プラスチック
• ブランド: Ortac
• 材料: ポリアミド PA6 V2（キャップナット、本体）、TPV（シーリングリング）、NBR/EPDM（Oリング）、ナイロン基材上のアクリル共重合体（通気部）
• 接続ねじ: メートルねじ（EN 60423）および PG（DIN 40430）
• 保護等級: IP68
• 使用温度範囲: -20 °C ～ +100 °C（標準）；-40 °C ～ +150 °C（拡張）
• クランプ範囲および開孔径はねじサイズにより異なる（バリエーション参照）
• 平均気流: 高（バリエーションごとの例示値を参照）
• 浸水耐性: 0,1 bar（典型値）
• 特徴: 防振保護、UV耐性（要望に応じて）、ハロゲンフリー、組立が容易、高い化学耐性
