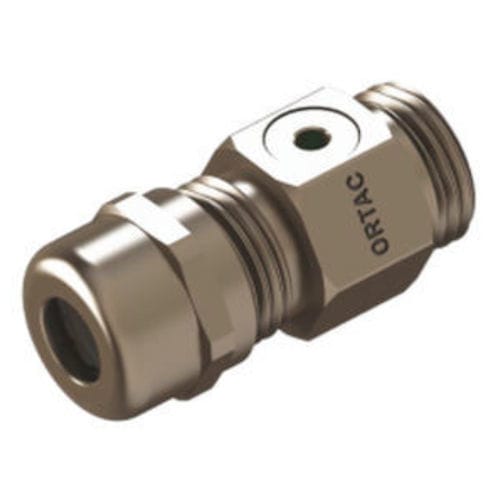

換気ケーブルグランド OMBVG01

ポリアミド製真ちゅう製ニッケル真鍮製

製品名
通気グランド – 真鍮 / ステンレス鋼（AISI 303/316L）、疎水性ベント要素装備、保護等級 IP68。

材料と構成
キャップナット：ニッケルめっき真鍮またはステンレス鋼（AISI 303/316L）
シーリングリング：TPV
グランド本体：ニッケルめっき真鍮またはステンレス鋼（AISI 303/316L）
ケーブルホルダー：ポリアミド PA6 V2
Oリング：NBR / EPDM
ベント部：ナイロン支持体上のアクリル共重合体（疎水性・撥油性）
接続ねじ：メトリック（EN 60423）および PG（DIN 40430）
保護等級：IP68
温度範囲：-20 °C～+100 °C および -30 °C～+150 °C（バリアントにより異なる）

利点

• 筐体の変形を防ぐために内外圧を平衡化
• 結露を防ぎ、筐体内部の腐食リスクを低減
• ケーブルグランドのシール機能と通気機能を兼備
• 内部環境を維持して電子部品の寿命を延長
• 高い気流を確保しつつ浸水耐性を維持
• 振動に対する保護
• 現場での迅速かつ簡易な組立て
• 高い引張り防止性能と耐薬品性
• 複数サイズおよびクランプ範囲で提供

用途

• 産業用・電子機器用筐体
• 風力・太陽光発電設備
• 照明、食品・飲料機器
• 自動車・自動化システム
• 鉄道機器

技術表（メトリック / PG ねじ 通気グランド）
ヘッダー: AG Thread; Brass Code; Stainless Steel Code; H (mm); GL (mm); Wrench (mm); Clamping Range (mm); Hole Diameter (mm); Average Air Flow l/h; Water Intrusion (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

技術仕様

• 材料：キャップナットおよび本体はニッケルめっき真鍮またはステンレス鋼（AISI 303/316L）
• シール材：TPV
• ケーブルホルダー：ポリアミド PA6 V2
• Oリング：NBR または EPDM
• ベント要素：ナイロン支持体上のアクリル共重合体（疎水性・撥油性）
• ねじ規格：メトリック（EN 60423）および PG（DIN 40430）
• 防水等級：IP68
• 使用温度範囲：-20 °C～+100 °C および -30 °C～+150 °C（バリアントによる）
• クランプ範囲および気流はモデルにより異なる
• 浸水値：約0.1 bar（モデル依存）
