マルチ ルーバー式スクリュー ORT series

モ－タ－用耐高温性

製品概要

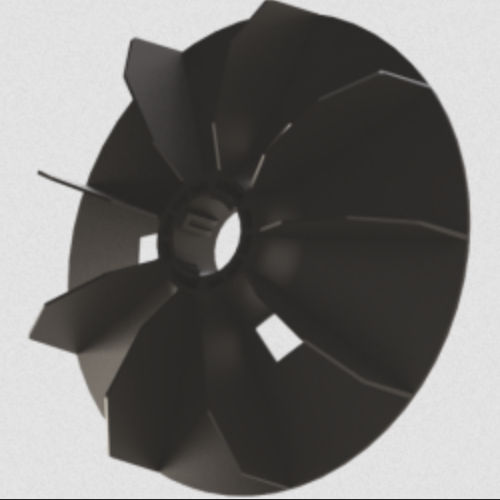

モーター冷却用インペラ（ORT 02～ORT 11のサイズ展開）。ポリアミド製、黒色で、モーターの冷却および換気用途に適しています。

材質と温度
材質：ポリアミド
色：黒
常用温度範囲：-20 °C ～ +100 °C
短時間最大使用温度：-30 °C ～ +150 °C

技術データ
タイプ | コード | D mm | D1 mm | D2 mm | L mm | L1 mm
63 | ORT 02 | 95 | 11 | 9.4 | 18.5 | 8.7
71 | ORT 03 | 129 | 14 | 12.0 | 20.0 | 11.2
80 | ORT 04 | 146 | 19 | 17.0 | 22.0 | 15.7
90 | ORT 05 | 140 | 24 | 22.0 | 24.0 | 20.7
100 - 112 | ORT 06 | 165 | 28 | 25.6 | 24.0 | 24.7
132 | ORT 07 | 200 | 38 | 35.6 | 32.0 | 34.3
160 | ORT 08 | 250 | 42 | 39.2 | 34.0 | 38.3
180 | ORT 09 | 270 | 48 | 44.5 | 36.0 | 43.6
200 - 225 | ORT 10 | 300 | 57 | 53.8 | 44.0 | 52.8
200 - 225 | ORT 11 | 300 | 62 | 58.8 | 44.0 | 57.8

特長 / 仕様

• 材質：ポリアミド
• 色：黒
• 常用温度範囲：-20 °C ～ +100 °C
• 短時間最大使用温度：-30 °C ～ +150 °C
• 対応モデル：ORT 02、ORT 03、ORT 04、ORT 05、ORT 06、ORT 07、ORT 08、ORT 09、ORT 10、ORT 11（寸法は技術データ参照）

用途と発注
産業設備のモーター冷却・換気用途に適しています。発注時は必要なORTモデルを指定し、軸およびハウジングとの適合性を技術データで確認してください。
