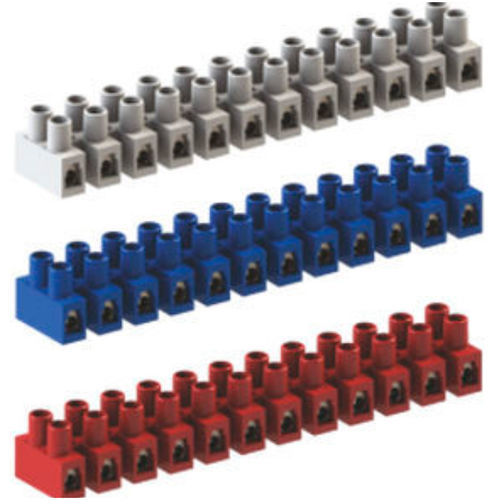

絶縁端子台 YPLS series

プラスチック10極6極

製品
YPLS 01–05 端子台は、工業用電気設備における確実な導体接続向けに設計されています。導体断面は2,5～25 mm²まで対応し、モデルにより極数が異なります。

材料と定格
材料：ポリアミド、ポリカーボネート、ポリエチレン
挿入部：真鍮、ニッケルめっき
温度範囲：-20 +100 °C
定格電流：EN 60998-2-1 24 A
定格電圧：400 V
認証：白色バージョンはTSE認証

技術データ
Code | Type mm. | Size | Number of ways | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

特長 / 技術仕様

• 材料：ポリアミド、ポリカーボネート、ポリエチレン
• 挿入部：真鍮、ニッケルめっき
• 温度範囲：-20 ～ +100 °C
• 定格電流：EN 60998-2-1 24 A
• 定格電圧：400 V
• 認証：白色バージョンはTSE認証
• 使用可能コード/モデル：YPLS 01、YPLS 02、YPLS 03、YPLS 04、YPLS 05
