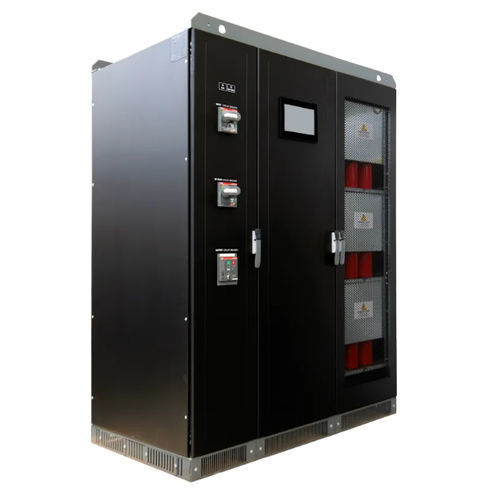

自動補償器 OXYGEN K

製品概要
Oxygen K は 200〜2500 kVA の電圧ディップ（SAG）補償装置です。最大 1 分間のディップを <3ms で補正するよう設計されています。

製品種別
産業用の電源品質および供給継続性のための SAG 補償装置。

技術仕様（概要）
周波数: 50 Hz ±5%（60 Hz ±5%）
電圧制御: IGBT 制御（二重変換技術）
調整方式: 位相独立制御
選択可能な目標電圧: 380–400–415 V（440–460–480 V）
出力電圧精度: ±0.5%
許容負荷変動: 最大 100%
許容不平衡 [%]: 100
冷却: 強制通風
動作周囲温度: 0/+40°C
保管温度: 0/+60°C
最大相対湿度: <95%（結露しないこと）
許容過負荷: 110% 連続、120% を 60 s、>120% 自動バイパス保護
色: RAL 9005

計装

• 10 インチタッチパネル、多言語対応。リモートアクセスは同一 Ethernet ネットワーク上の専用ソフトウェアで対応可能（要問い合わせ）

設置
屋内設置

通信
MODBUS TCP/IP

過電圧保護

• 入力側: クラス I サージアレスタ
• 出力側: クラス II サージアレスタ

追加保護

• 自動バイパス保護
• 入力自動遮断器
• インターロック付きバイパス回路
• 出力インターロック付き自動遮断器

製品バリアント（タイプ | 重量 (kg) | 定格出力 (kVA) | 最大入力電流 (A) | 定格出力電流 (A)）
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

技術的特徴 / 詳細仕様

• 対応出力範囲: 200–2500 kVA（モデルにより異なる）
• ディップ応答時間: 1 分までのディップを <3ms で解決
• 制御技術: IGBT、二重変換トポロジー
• 制御精度: ±0.5%
• 通信: MODBUS TCP/IP
• 計装: 10 インチタッチパネル、多言語対応；リモートアクセスは要問い合わせ
• 設置: 屋内
• 冷却: 強制通風
• 動作温度: 0〜+40°C
• 保管温度: 0〜+60°C
• 湿度: <95%（結露なきこと）
• 過負荷: 110% 連続 / 120%（60 s） / >120% 自動バイパス切替
• 保護: 入力クラス I、出力クラス II のサージアレスタ；自動バイパス；入出力インターロック遮断器
