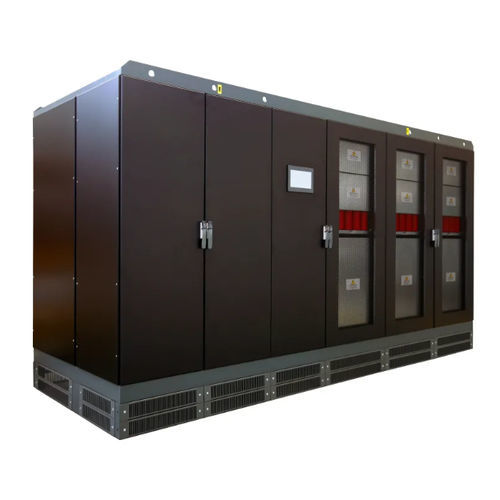

自動補償器 OXYGEN

製品概要
Oxygen は産業用電力系統向けの電圧ディップ（電圧低下）補償器ファミリーです。定格 200–2500 kVA の電圧ディップ補償装置。最長 1 分間のディップに対して 3 ms 未満で電圧を回復できる技術ソリューションです。

主な特長

• レンジ: 200–2500 kVA（複数シリーズと定格を用意）。
• ディップの高速補償: 最大 1 分間のディップを 3 ms 未満で解決。
• 電圧制御: IGBT 制御（二重変換技術）。
• エネルギーパラメータ調整: フェーズ独立制御。
• 選択可能な目標電圧: 380–400–415 V（440–460–480 V）。
• 出力電圧精度: ±0.5%。
• 許容負荷変動: 最大 100%。
• 許容不平衡: 100%。
• 許容過負荷: 110% 連続、120%（60 秒）、>120% は自動バイパス保護。
• 冷却: 強制通風。
• 設置: 屋内用。
• 通信: MODBUS TCP/IP。
• 過電圧保護: 入力側クラス I サージアレスタ、出力側クラス II サージアレスタ。
• 追加保護: 自動バイパス保護。
• 表示機器: 10" タッチパネル、マルチリンガル（要望により同一イーサネットネットワーク上の専用ソフトでリモートアクセス可能）。
• 色: RAL 9005。
• 動作周囲温度: 0/+40°C、保管温度: 0/+60°C。
• 最大相対湿度: <95%（結露しないこと）。

バリアント - Oxygen 10-40（要約）
型式 | 質量 (kg) | 定格出力 (kVA) | 最大入力電流 (A) | 定格出力電流 (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

バリアント - Oxygen 15-50（要約）
型式 | 質量 (kg) | 定格出力 (kVA) | 最大入力電流 (A) | 定格出力電流 (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

データシート
各バリアントごとにデータシートを用意（型式／出力ごとに1枚）。

技術仕様

• 周波数: 50 Hz ±5%（60 Hz ±5%）。
• 電圧制御: IGBT 制御（二重変換技術）。
• エネルギーパラメータ調整: フェーズ独立制御。
• 選択可能な目標電圧: 380–400–415 V（440–460–480 V）。
• 出力電圧精度: ±0.5%。
• 許容負荷変動: 最大 100%。
• 許容不平衡: 100%。
• 冷却: 強制通風。
• 動作周囲温度: 0/+40°C。
• 保管温度: 0/+60°C。
• 最大相対湿度: <95%（結露しないこと）。
• 許容過負荷: 110% 連続、120%（60 秒）、>120% 自動バイパス保護。
• 色: RAL 9005。
• 表示機器: 10" タッチパネル、マルチリンガル；同一イーサネットネットワーク上の専用ソフトによるリモートアクセス（要望時）。
• 設置: 屋内用。
• 通信システム: MODBUS TCP/IP。
• 過電圧保護: 入力側クラス I、出力側クラス II のサージアレスタ。
• 追加保護: 自動バイパス保護。
