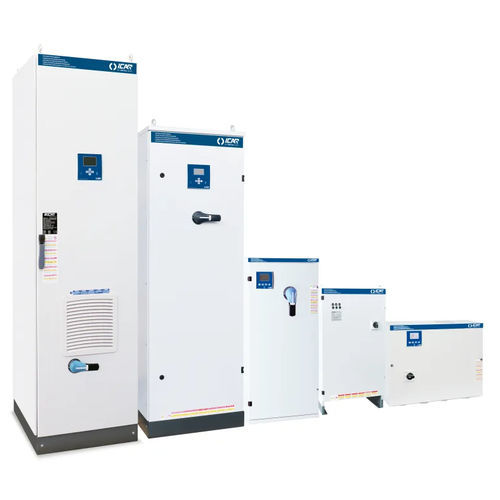

PFC装置 FH30-60Hz-400V

簡易説明
400 V、60 Hz 系統向けの高電界メタライズドポリプロピレンコンデンサを用いた力率改善ソリューション。MULTImatic のモジュール型バリエーションで幅広い無効電力に対応します。

技術仕様（概要）
定格電圧 Ue: 400 V
コンデンサ定格電圧 Un: 480 V
最大使用電圧 Umax: 528 V
周波数: 60 Hz
THDIR: 100%
250 Hz 時の I: >25%
THDVR: ≤6%
デチューニング周波数 fD: 162

利用可能なバージョン / 製品一覧
品番 | 名称 | 無効電力 Ue=400V (kVAr) | 断路器 | Icc | 保護等級 | 重量 (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

特長／技術仕様

• 定格電圧 Ue: 400 V
• コンデンサ定格電圧 Un: 480 V
• 最大使用電圧 Umax: 528 V
• 周波数: 60 Hz
• THDIR: 100%
• 250 Hz 時の I: >25%
• THDVR: ≤6%
• デチューニング周波数 fD: 162
• MULTImatic バリエーションは 81〜780 kVAr の無効電力で利用可能（Ue=400V）
