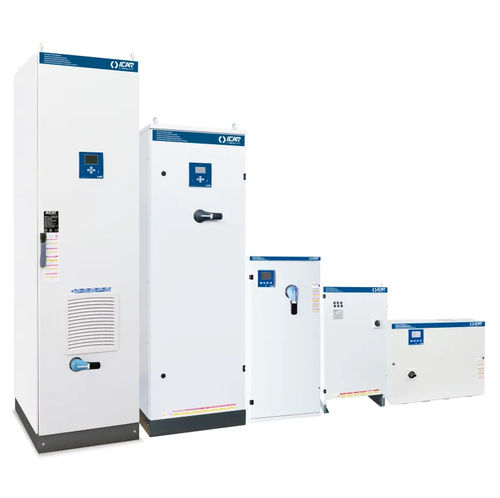

チョークPFC装置 FV35

概要
ハイグラディエント金属化ポリプロピレン（PLUS）コンデンサを用いたデチューンド自動無効電力補償（PFC）システム。産業用400 Vネットワーク向けに設計され、力率改善、高調波共振の抑制、および高調波存在下での安定した無効電力補償を提供します。

技術仕様

• 定格系統電圧 (Ue): 400 V
• コンデンサ定格電圧 (Un): 550 V
• 最大使用電圧 (Umax): 600 V
• 周波数: 50 Hz
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• デチューン周波数 (fD): 135 Hz

デチューンド自動補償システム — MULTImatic（例）
品番 | 名称 | 無効電力 Ue=400V | 切断器 | Icc | IP 等級 | 質量 | データシート
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | データシートあり（PDF）
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | データシートあり（PDF）
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | データシートあり（PDF）
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | データシートあり（PDF）
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | データシートあり（PDF）
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | データシートあり（PDF）
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | データシートあり（PDF）
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | データシートあり（PDF）
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | データシートあり（PDF）
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | データシートあり（PDF）
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | データシートあり（PDF）

デチューンドラック — MULTIrack（例）
品番 | 名称 | 無効電力 Ue=400V | IP 等級 | 質量 | データシート
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | データシートあり（PDF）
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | データシートあり（PDF）

備考
各品番ごとにデータシートおよび構成資料（PDF）が利用可能です。選定、設置、ならびに高調波解析については技術担当までお問い合わせください。
