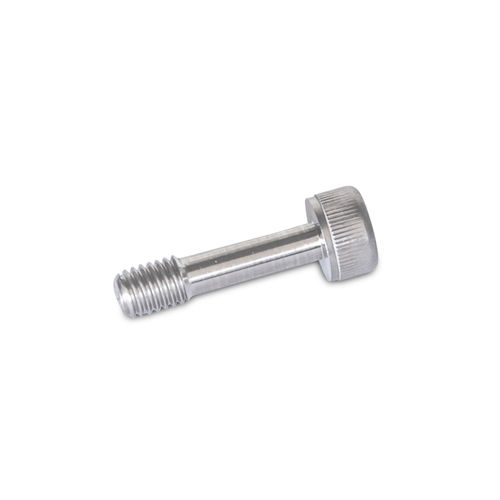

中空ヘッドねじ GN 912.2

クランプ用円筒形頭中空 6面式

キャプティブソケットキャップネジGN 912.2は、スタッドの凹部d3により、 親ねじの紛失を防ぐことができます。これにより、機械指令2006 / 42 / EGに準拠した「取付け要素の拘束性」が得られます。 一般的なタップ穴とボア穴の代わりに、組み付ける2つの要素それぞれにネジ山d1のタップ穴を設ける必要がある。さらに、片側または両側にd4のクリアランスボアを加工する必要があります。取り付けられる部品の設計と必要なクランプ長さa1 ... a3に応じて、上に示すような多くの組立オプションがあります。
