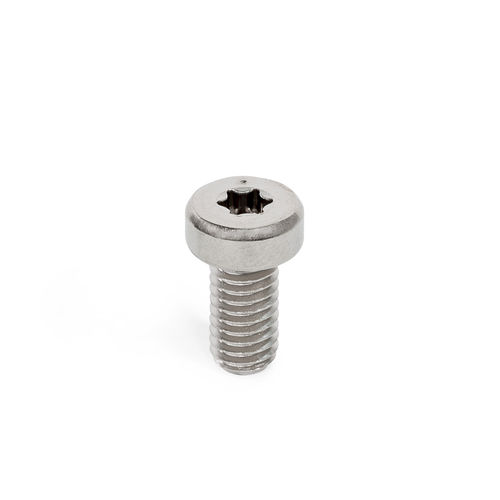

クランプ用ねじ GN 418.3

円筒形頭トルクススチール製

偏心クランプスクリューGN418.3は、サイズにより、スクリューシャンクの中心軸に対して寸法eだけオフセットされた偏心スクリューヘッドによってワークをクランプします。 偏心クランプネジを固定具に取り付けるためのネジ穴は、図面に従ってワークピースまでの距離aの位置に開ける必要があります。偏心クランプねじが完全にねじ込まれた後、マーキングポイントがワークピースのクランプ面に対向するくらいまで戻されたとき、ねじ頭はクランプ位置にある。 クランプの際、偏心クランプネジは規定のトルクで締め付けられ、偏心がワークを押し付けます。最大許容ワークピース公差tは、クランプ距離が偏心にとって有利な範囲にあることを保証します。
